بلوتوث 4.0 وحدة HZX NRF51822

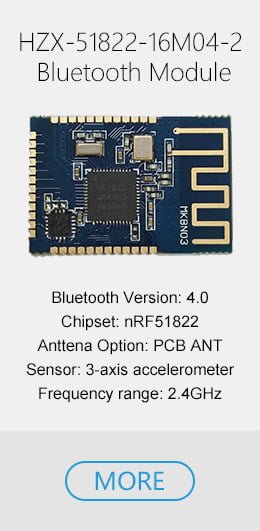

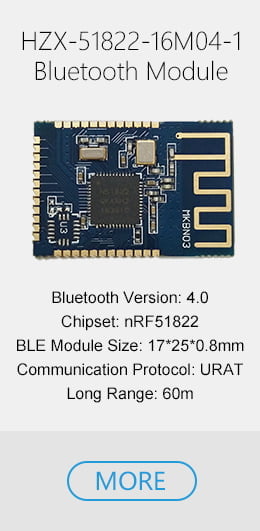

تعد HZX-51822-16M04 تقنية بلوتوث متكاملة للغاية 4.0 وحدة بليه. تم تصميم الوحدة النمطية nRF52840 بناءً على Nordic Semiconductor nRF51822 Radio Transceiver IC– بلوتوث متعدد البروتوكولات 4.0 طاقة منخفضة / 2.4 جيجاهرتز RF SoC مصممة لـ ULP (طاقة منخفضة للغاية) لاسلكي, لديه 32 بت ARM Cortex-M0 CPU, ذاكرة فلاش والأجهزة الطرفية التناظرية والرقمية. يوفر HZX-51822-16M04 طاقة منخفضة وبروتوكولات BLE منخفضة التكلفة للغاية لتطبيقات الإرسال اللاسلكي. HZX-51822-16M04 عبارة عن وحدة متناهية الصغر مقاس 17 مم × 25 مم مع هوائي ثنائي الفينيل متعدد الكلور مضمن. يسمح للمطورين بالاستفادة الكاملة من nRF51822 من خلال إجراء جميع منافذ الإدخال / الإخراج الخاصة به ( باستثناء P0.26 و P0.27 من أجل 32.768 مذبذب بلوري كيلوهرتز )متاح عبر 36 منصات خطوة SMD / عبر الفتحة 1.1 مم. يمكن تركيب الوحدة مع دبابيس الرأس من أجل إعادة استخدامها أثناء مرحلة التطوير والنماذج الأولية و SMD للإنتاج ليكون الأكثر فعالية من حيث التكلفة. يمكنك اختيار الوحدة النمطية HZX-51822-16M04G, الذي يحتوي على جهاز مقياس تسارع خطي ثلاثي المحاور منخفض الطاقة وعالي الأداء(مستشعر G)—LIS3DH

وحدة nrf51822-BLE
Specifications & Features

رقاقة على متن الطائرة: nRF51822qfaa (يمكنك استخدام nRF51822qfac بدلاً من ذلك إذا لزم الأمر )

مسافة الاتصال (فتح في الهواء الطلق @ 1M معدل البيانات): 30م

نطاق الترددات: 2.4غيغاهرتز

256kB flash & 16kB RAM(nRF51822qfaa) أو 32 كيلوبايت من ذاكرة الوصول العشوائي(nRF51822qfac)

جهد التشغيل: 2.0فولت ~ 3.6 فولت(LDO الداخلي) أو 1.8 فولت ~ 3.6 فولت(LDO الخارجي)

درجة حرارة التشغيل: -40℃ ~ 85 ℃

انتاج الطاقة القابلة للبرمجة: -20 إلى +4 ديسيبل

رأس الدبوس التوسعي: جميع منافذ الإدخال / الإخراج باستثناء P0.26 و P0.27 (يستعمل ل 32.768 مذبذب بلوري كيلوهرتز)

واجهات رقمية: SPI Master / Slave, I2C, UART(CTS / RTS)

الاتصال البيني المحيطي القابل للبرمجة المستقل لوحدة المعالجة المركزية(PPI)

متوافق تمامًا مع سلسلة NRF24L

8/9/10بت ADC- شكلي

سلسلة S100 SoftDevice جاهزة

فك التربيع (QDEC)

تشفير AES HW

عداد الموقت الحقيقي (RTC)

هوائي: هوائي على متن الطائرة

جهاز مقياس التسارع الخطي ثلاثي المحاور منخفض الطاقة وعالي الأداء

التطبيقات

ملحقات الكمبيوتر وأجهزة الإدخال / الإخراج

الفأر
لوحة المفاتيح
لوحة تتبع متعددة اللمس

أجهزة ترفيه تفاعلية

· LoRaWAN® الفئة ج
3نظارات د
تحكم الألعاب

شبكات المنطقة الشخصية

جهاز استشعار ومراقبة الصحة / اللياقة البدنية
أجهزة طبية
مفتاح فوب + ساعات المعصم

ألعاب التحكم عن بعد

منارات

بوابة البلوتوث

موقع داخلي
