Módulo Blutooth MK15 RTL8762CMF

• Solución de SoC Realtek Semiconductor Corp RTL8762CMF
• Bluetooth 5 – CSA # 2, Extensiones publicitarias, De largo alcance
• 512kB Flash y 160kB RAM
• SoC multiprotocolo altamente flexible, ideal para aplicaciones inalámbricas de ultra bajo consumo de energía Bluetooth® Low Energy y Bluetooth® mesh.

MK01 Icono de certificado Mosule Bluetooth más pequeño

Instrucción del producto

La serie MK15 es una poderosa, Bluetooth® muy flexible y de muy bajo consumo 5.0 módulo basado en la solución SoC Realtek Semiconductor Corp RTL8762CMF, que combina el excelente rendimiento de un transceptor de RF líder con una CPU ARM® Cortex ™ -M4F de 32 bits y potentes funciones y periféricos de soporte, actúa como un protocolo de comunicación inalámbrica y establece una interfaz a través de la cual dos dispositivos pueden comunicar datos de forma inalámbrica.

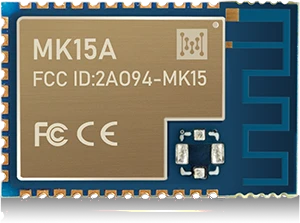

MK15A

MK15A integra una antena PCB de alto rendimiento.

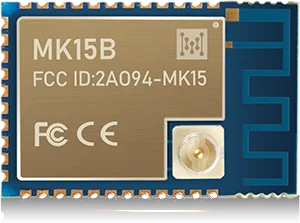

MK15B

MK15B utiliza un conector u.FL y requiere una antena externa.

Ventajas

> Es relativamente rentable.
> El módulo Bluetooth MK15 puede iniciar la comunicación inalámbrica a través de un rango impresionante.
> Elimina su necesidad de alambres y cables para la comunicación entre dispositivos.
> Los protocolos inalámbricos Bluetooth inducidos por el módulo MK15 emplean versatilidad en su capacidad para conectar de forma inalámbrica casi dos dispositivos en comparación con las conexiones por cable.
> La comunicación de datos inalámbrica de los dispositivos del módulo Bluetooth MK15 consume poca energía.

Aplicaciones

> En conexiones de IoT
> En los sensores de seguridad de los edificios
> En seguimiento
> En comunicaciones BLE inalámbricas
> En teléfonos móviles, Laptops, reproductores de musica
> En la automatización, seguimiento y control de algunos procesos industriales.
> En drones y tecnologías de vigilancia

Especificaciones del producto

Detalle Descripción
General
UPC ARM® Cortex®-M4F de 32 bits en 40 megahercio
RAM La RAM total de 160kByte consiste 4 sectores
RAM1 - RAM de datos de 112 kByte
RAM2 - RAM compartida de caché de 8 kByte
RAM3 - RAM compartida de caché de 8 kByte
RAM4 - RAM de búfer de 32 kByte
Todas las regiones de RAM se pueden utilizar para ejecutar código y almacenar datos
Destello 512kByteFlash integrado (448kB para uso personalizado, 64kB se ha utilizado para el sistema operativo)
El espacio de direcciones de Flash es un espacio virtual que se asigna a Flash externo para ampliar el espacio de código en XIP. (ejecutar en el lugar) modo

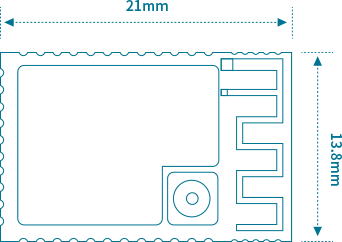

Dimensiones Longitud: 21mm ± 0,2 mm
Anchura: 13.8mm ± 0,2 mm
Altura: 2.3mm + 0,1 mm / -0,15 mm
Bluetooth
Funciones de Bluetooth Bluetooth® de baja energía
Malla SIG de Bluetooth®
1M LE PHY
2M LE PHY (Alta velocidad)
PHY codificado LE (De largo alcance)
Extensiones publicitarias
CSA #2 (Algoritmo de selección de canal #2)
BRECHA, ATT / GATT, escuela secundaria, L2CAP
Malla Bluetooth + Conexión GATT x 3
Roles Central concurrente, observador, periférico y locutor
Radio
Modulaciones GFSK en 1 Mbps / 2 Mbps
De largo alcance (125kbps y 500kbps) tasas de transferencia de datos
Transmitir poder -20dBm, 0dBm, +3dBm, +4dBm, +7.5 dBm
Sensibilidad del receptor -97 Sensibilidad dBm en 1 Modo Bluetooth® LE de Mbps
-101 Sensibilidad dBm en 125 modo Bluetooth® LE kbps
Antena Serie MK15A - Antena de seguimiento de PCB
Serie MK15B - conector u.FL
Hardware
Fuente de alimentación 1.8V a 3,3 V CC
Regulador de potencia Regulador de conmutación para configuración reductora CC / CC
Control de reloj Oscilador de cristal integrado de 40 MHz
Oscilador RC de 32 K integrado y soporte para oscilador de cristal externo de 32,768 kHz
Paquete 34 diámetros de medios agujeros
Interfaces 25 (max) IO flexibles de uso general
Escaneo de claves de hardware
Transceptor de infrarrojos integrado
Contadores en tiempo real (RTC)
Maestro / esclavo SPI genérico de 4 hilos
Comparadores de baja potencia x 8
400ksps, 12poco, 6 canal AUXADC
SWD
Temporizadores x 8
I2C x 2
PWM x 8
UART x 2
Temperatura de almacenamiento -55 hasta 125 ° C
Temperatura de funcionamiento -40 hasta 85 ° C
Temperatura industrial extendida -40 hasta + 105 ° C se puede personalizar

Cómo configurar

Configurar módulos Bluetooth implica configurarlos para su uso. Los procesos incluyen:
> Construya un circuito primario conectando los pines Arduino a los pines de voltaje del módulo Bluetooth.
> Cuando utiliza un controlador de caída completo para configurar el módulo Bluetooth, encienda el módulo Bluetooth después de descargar el pase serial con la ayuda de un boceto de Arduino.
> Asegúrese de que los LED del módulo Bluetooth estén parpadeando (así es como sabrías que está encendido).
> Intente usar su teléfono móvil Android para conectarse con el módulo ahora encendido. (La conexión solo se puede lograr con un dispositivo Android).
> Encienda el Bluetooth de su dispositivo Android y busque el nombre, MK15.
> Haga clic en el nombre y empareje con el módulo como lo haría en una conexión Bluetooth habitual.
> Es posible que se requiera o no un pin de cuatro dígitos. Si se requiere uno, generalmente son combinaciones simples como "1234" o "0000". Aunque generalmente se indica en el paquete del producto.
> Ser capaz de emparejarse con éxito con el módulo le indica que está funcionando y es comunicable..
> Luego se comunica con el módulo a través del pase serial de boceto de Arduino.
> A una velocidad específica de menos de 10000 pb, una codificación corta del boceto induce a la serie de hardware y software a abrirse para esperar la imputación de los datos de serie.
> La transferencia de información imputada puede ser desde el módulo Bluetooth a la serie de hardware o viceversa. Dependiendo de dónde se imputaron los datos.
> Después de abrir el monitor de serie del boceto de Arduino descargado, cambie la velocidad en baudios a la misma velocidad que la anterior.
> Establezca "sin final de línea" como sus finales de línea preferidos.
> Espere unos segundos por el mensaje de bienvenida..
> Verifique y confirme que la luz LED del módulo esté parpadeando.
> En el monitor de serie abierto, escriba "AT", toque enviar.
> Después de recibir "OK" en respuesta. (Solucione los problemas de sus conexiones si no)
> Cambie el nombre del módulo Bluetooth ingresando y enviando el comando 'AT + NAMEname' en el monitor serial. (El nombre en minúscula representa su nombre de elección).
> Obtener la respuesta "OKsetname" confirma que el cambio de nombre se realizó correctamente.
> Luego puede esperar un minuto y repetir el proceso de búsqueda de Bluetooth con su Android. El nombre debe cambiarse.

Cómo utilizar

Los módulos Bluetooth son generalmente fáciles de usar. Aquí hay respuestas a algunas preguntas frecuentes para una mejor experiencia de usuario.

¿Cómo personalizo los parámetros de mi módulo Bluetooth??
Después de la configuración, puede ajustar todos los parámetros en el módulo desde el modo de comando AT. Para entrar en el modo de comando AT. Simplemente tire del pin que dice Interruptor de botón.

¿Por qué no puedo ajustar los parámetros de mi módulo??
Debe desvincular todos los dispositivos Bluetooth emparejados con el módulo Bluetooth para que el modo de comando AT sea accesible.

¿Cómo puedo saber si mi módulo Bluetooth está emparejado??
La velocidad de parpadeo de las luces LED le indica si algún dispositivo está emparejado con su módulo Bluetooth o no.
Una serie de parpadeos de ritmo rápido indica que la señal de su módulo no se está comunicando ni transmitiendo con ningún dispositivo Bluetooth. Lo que significa que su módulo no está emparejado con ningún dispositivo.
El LED parpadea más lentamente, viendo aproximadamente un parpadeo cada 3 segundos en promedio. Indica que su módulo Bluetooth está emparejado actualmente.

¿Cómo puedo cuidar mejor mi módulo Bluetooth??

La forma más efectiva de hacer esto es aprender intencionalmente todos los componentes del módulo.. Y de que son responsables. Esto reduciría la posibilidad de que usted cause algún daño al módulo o cualquier peligro para usted mismo como resultado de su ignorancia..
