Bluetooth AoA et AoD: Une plongée approfondie dans la radiogoniométrie Bluetooth

Table des matières
Bluetooth AoA et AoD Une plongée approfondie dans la radiogoniométrie Bluetooth

Avec des gens qui dépensent plus 80-90% de leur temps à l'intérieur, un positionnement intérieur précis est devenu un besoin pour les entreprises et les consommateurs. Alors que le GPS offre une excellente couverture extérieure, des technologies comme Bluetooth comblent le vide du positionnement en intérieur. Surtout le Bluetooth 5.1 introduit de nouvelles capacités de radiogoniométrie via l'angle d'arrivée (AoA) et angle de départ (AoD) pour permettre une localisation précise en intérieur. Ce guide explorera comment utiliser Bluetooth AoA et AoD pour une localisation précise dans différents espaces..

Bluetooth AoA et AoD pour la radiogoniométrie

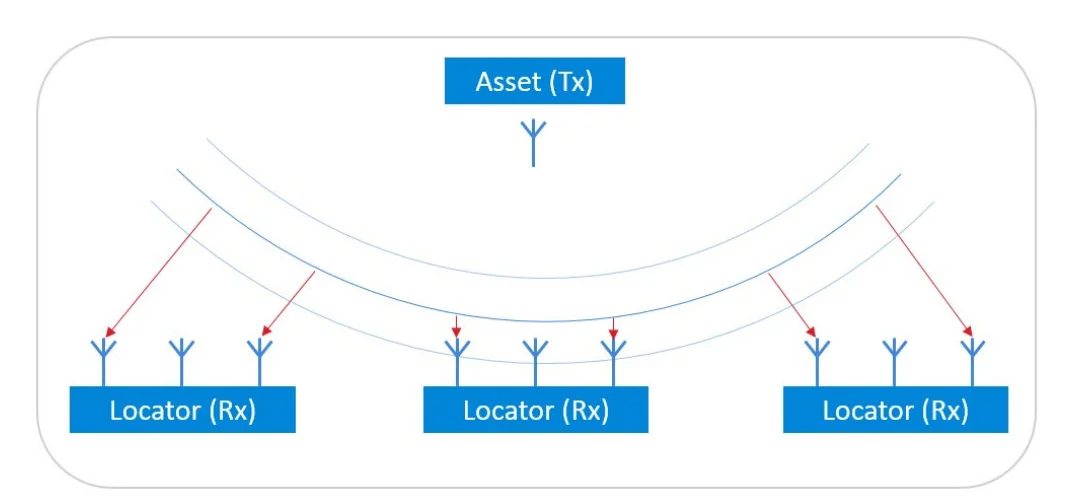

Qu'est-ce que Bluetooth AoA et comment ça marche

Angle d'arrivée Bluetooth (AoA) est une méthode permettant d'estimer la direction d'un signal Bluetooth entrant à l'aide de réseaux d'antennes et de différences de phase. L'appareil qui envoie le signal de radiogoniométrie Bluetooth LE utilise une seule antenne, tandis que l'appareil récepteur (appelé le localisateur) possède un réseau d'antennes avec au moins deux antennes.

Le localisateur effectue un échantillonnage IQ sur le signal reçu lorsqu'il bascule entre les antennes du réseau.. Cela entraîne des différences de phase entre les signaux reçus sur chaque antenne en raison des différentes distances en ligne de mire de l'émetteur..

En analysant ces différences de phase, le localisateur peut calculer l'angle d'arrivée – la direction d'où le signal Bluetooth est arrivé. Plus d'antennes dans le réseau permettent des estimations d'angle plus précises.

Lorsque l'appareil de transmission se déplace, le localisateur peut suivre l'évolution de l'angle d'arrivée au fil du temps. Cela permet au système d'estimer la position et le mouvement de l'émetteur en fonction des directions changeantes des signaux Bluetooth entrants..

Qu'est-ce que Bluetooth AoA et comment ça marche

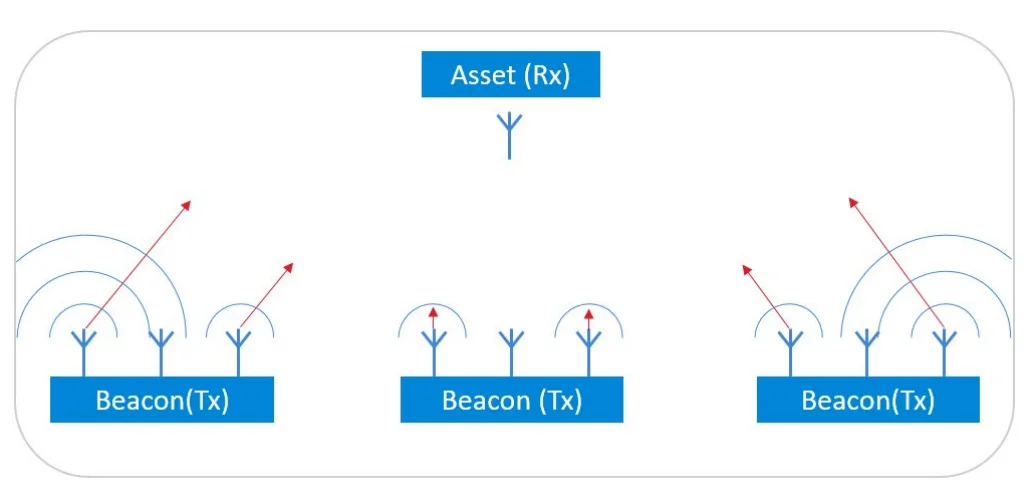

Qu'est-ce que Bluetooth AoD et comment ça marche

Le principe de base de l'utilisation des différences de phase des signaux pour calculer l'angle est le même, mais AoD et AoA inversent les rôles des appareils émetteurs et récepteurs. En AOD, l'émetteur a plusieurs antennes et le récepteur a une seule antenne. Les appareils dotés de plusieurs antennes utilisent plusieurs antennes pour envoyer des signaux, tandis que les appareils de réception reçoivent tous ces signaux individuels via une seule antenne.

L'appareil émetteur envoie des signaux depuis chaque antenne. En analysant les différences de phase entre ces signaux, le récepteur à antenne unique estime l'angle de départ – la direction à partir de laquelle les signaux ont été transmis. Cela permet le positionnement à l'intérieur, avec un émetteur AoD fixe envoyant des signaux directionnels aux récepteurs AoD comme les téléphones. Le récepteur utilise l'angle pour se localiser par rapport à l'émetteur. Comme AoA, AoD utilise les différences de phase entre plusieurs signaux d'antenne pour calculer l'angle.

En analysant la différence entre ces signaux pour estimer la direction relative du signal dans laquelle ils partent.

Qu'est-ce que Bluetooth AoD et comment ça marche

Avantages du Bluetooth AoA/AoD direction Fentrée

le radiogoniométrie capacités introduites dans Bluetooth 5.1 offrir aux consommateurs et aux entreprises de nouveaux avantages puissants:

  • Positionnement et navigation intérieure précis

La radiogoniométrie permet une précision allant jusqu'à 0.5-1 compteur pour suivre les emplacements des appareils Bluetooth à l'intérieur où le GPS a du mal. Cela facilite la cartographie et la navigation intérieures détaillées.

  • Suivi de localisation en temps réel

Puisque les signaux Bluetooth sont disponibles en permanence, il permet le suivi de la localisation en temps réel des actifs, inventaire, et même des personnes pour des applications comme le marketing de proximité.

  • Expériences géolocalisées améliorées

Un positionnement précis ouvre la possibilité aux entreprises d'envoyer des offres géocontextuelles, activer la navigation détaillée en intérieur, ou aider les personnes malvoyantes à naviguer en toute sécurité.

  • Cas d'utilisation polyvalents

La radiogoniométrie Bluetooth s'applique à un large éventail d'utilisations comme le suivi des actifs, identification du point d'intérêt, détection de proximité, analyse spatiale et plus encore. Les possibilités sont illimitées et nous les explorerons plus tard.

Réel-wmonde toiavec cases du Bluetooth AoA

À mesure que de plus en plus d'appareils intègrent la technologie Bluetooth, La localisation Bluetooth AoA/AoD permettra des interactions plus fluides entre le physique et le numérique. Voici quelques cas d'utilisation réels débloqués par la radiogoniométrie Bluetooth AoA et AoD:

– Trouver des appareils égarés comme des trackers Bluetooth ou des écouteurs en utilisant la proximité et la direction.

– Navigation et orientation dans les aéroports, musées et autres espaces intérieurs.

– Jeux basés sur la localisation, offrir des expériences qui s'adaptent à mesure que vous vous déplacez dans l'espace physique.

– Marketing et analyses basés sur la proximité dans les magasins de détail.

– Navigation robotique et évitement des collisions grâce à l'intelligence spatiale.

– Suivi logistique et gestion des stocks dans les entrepôts.

– Gestion d'immobilisations et clôtures électroniques pour entreprises

– Applications de sécurité telles que les alertes de réunion à distance sociale basées sur des données de localisation en temps réel.

– Expériences de connectivité améliorées grâce à l'interaction intelligente des appareils à l'aide du contexte de positionnement.

Défis d'adopter le Bluetooth AoA radiogoniométrie

Alors que la radiogoniométrie Bluetooth AoA et AoD représente une avancée majeure, certains défis doivent être relevés à mesure que la technologie évolue. Certains problèmes clés à surmonter comprennent:

  • Interférence due aux signaux réfléchis: Les surfaces réfléchissantes lisses comme le métal et le verre peuvent refléter les signaux BLE AoA, provoquant des interférences et des mesures d'angle inexactes.
  • Déviation du réseau d'antennes: Réseaux d'antennes de commutation RF à moindre coût et couplage mutuel, erreurs de centre de phase, et les erreurs d'orientation peuvent introduire des erreurs de positionnement qui doivent être compensées.
  • Environnement de sol ou de zone complexe: Sols creux, plusieurs pièces, et les séparations physiques entre les zones rendent le positionnement de haute précision difficile.
  • Perturbation de la directivité de l'antenne: Différentes positions et orientations de l'appareil perturbent la directivité de l'antenne, affectant la détection d'angle. Les antennes doivent s'adapter aux différents emplacements des appareils.

AoA contre AoD: til différences, sbesoin, et sénergiquement

Bluetooth AoA et Bluetooth AoD facilitent tous deux la radiogoniométrie, mais il y a des distinctions notables. Présentement, Bluetooth AoA est la solution prédominante sur le marché, alors que la solution AoD est encore en phase de développement.

Émetteur Destinataire
Bluetooth AOA Borne de positionnement, antenne unique, traitement simple Positionnement des stations de base, Échantillonnage de QI, traitement complexe
Bluetooth AoD Positionnement de la station de base, réseau d'antennes, traitement simple Borne de positionnement, Échantillonnage de QI, traitement complexe

Approche de mesure: Bluetooth AoA mesure l'angle du signal d'arrivée tandis que AoD mesure l'angle du signal de départ. On suit les récepteurs, les autres émetteurs de pistes.

Matériel: Bluetooth AoA nécessite un réseau d'antennes sur le récepteur tandis que AoD en a besoin sur l'émetteur. Idéalement, les deux appareils auraient des tableaux.

Forces: Bluetooth AoA est meilleur pour suivre les appareils mobiles tandis que AoD excelle dans la couverture des émetteurs fixes répartis dans un espace..

Leur utilisation synergique améliore la précision et la fiabilité de la radiogoniométrie. AoA et AoD se complètent bien plutôt que de se concurrencer.

Bluetooth AoA et UWB pour le positionnement en intérieur

Bande ultra-large (UWB) est une autre technologie qui gagne du terrain pour le positionnement intérieur de haute précision. Comment se compare-t-il à la radiogoniométrie Bluetooth AoA? UWB offre une très grande précision, jusqu'à 10-30 cm, par rapport à environ 0.5-1 compteur pour Bluetooth. toutefois, UWB a une consommation d'énergie et des coûts matériels plus élevés.

Compte tenu des exigences technologiques distinctes dans divers scénarios, Bluetooth AoA et UWB trouvent leurs propres applications de niche. Par exemple, La technologie UWB est mieux adaptée aux environnements ouverts, alors que la technologie AoA excelle dans les pièces denses. Dans les zones avec des piliers importants, la solution AoA s’avère plus adaptée, dans des contextes unidimensionnels longue distance, La technologie UWB prévaut. par conséquent, l'idée de fusionner et d'intégrer les atouts de ces deux technologies a fait son chemin.

L'approche de l'intégration technologique dépend également des besoins spécifiques des applications.. Industries telles que les processus de production industrielle, soins médicaux intelligents, prisons intelligentes, et les usines chimiques nécessitent la fusion de l'UWB, Bluetooth AOA, et même d'autres technologies comme Zigbee, Wifi, LoRa, entre autres.

Kit AoA Bluetooth intelligent MOKOSmart pour emplacement intérieur

MOKOSmart offre un rapide, moyen abordable d'ajouter des capacités de radiogoniométrie Bluetooth aux services de localisation. Notre kit de localisation de produits Bluetooth AoA intègre divers Balises Bluetooth et localisateurs AoA pour simplifier le positionnement et la navigation en intérieur.

Kit MOKOSmart Bluetooth AoA pour la localisation en intérieur

Principales caractéristiques du AoA le kit comprend:

  • Fournit une série de balises Bluetooth AoA pour le suivi du personnel, les atouts, et l'équipement
  • Passerelle Bluetooth multi-antennes compacte avec Bluetooth 5.1 La prise en charge AoA peut couvrir des zones allant jusqu'à 500 m2
  • Connectez-vous aux services cloud via WiFi ou Ethernet pour l'analyse et la visualisation des données
  • Fournissez des SDK iOS et Android pour une intégration facile
  • Obtenez une précision de positionnement allant jusqu'à 0,1 à 1 m pour une localisation précise

Avec des histoires de réussite dans tous les secteurs, MOKOSmart se consacre à l'innovation technologique Bluetooth AoA pour les applications avancées de suivi en intérieur. Notre kit AoA permet un développement rapide de services de localisation précis.

le Fl'avenir est eexcitant pour Bluetooth emplacement

La radiogoniométrie Bluetooth via AoA et AoD permet un suivi précis en temps réel à l'intérieur. Cette précision crée des opportunités pour des expériences spatiales fluides à l’intérieur. Avec une précision au niveau du mètre, La radiogoniométrie Bluetooth propulse la prochaine génération de véhicules intelligents, connectivité intérieure contextuelle. Alors que RSSI a jusqu'à présent piloté les services de localisation, Bluetooth 5.1 AoA apporte un positionnement plus précis. Comme les entreprises aiment MOKOSmart faire progresser le matériel et les normes, La radiogoniométrie Bluetooth continuera à progresser – conduire l’avenir de la localisation intérieure fluide.
