MK02 nRF52832 模塊 + NFC模塊

  • Nordic® Semiconductor nRF52832 SoC 解決方案
  • 藍牙 5(2 Mbps) / CSA #2 / 廣告擴展)
  • 64 MHz ARM® Cortex-M4F CPU
  • 512kB 閃存和 64kB RAM
  • 1.7 V到 3.6 伏
  • UART/SPI/TWI/PDM/I²S/PWM/ADC
  • NFC-A 標籤
  • 21 X 13.8 × 2.3mm (帶盾牌)
  • 30 GPIO
  • 天線(MK02D – PCB天線 / MK02E – u.FL連接器)
  • 高度靈活的多協議 SoC,非常適合低功耗藍牙, 藍牙® 網狀網絡, ANT+ 和 2.4GHz 超低功耗無線應用.
MK01 最小藍牙模塊證書圖標

產品說明

MK02 系列 nRF52832 模塊是一款 BLE 5 擁有NFC功能的模塊, 讓它很容易變得高度集成, 使用高性能 Nordic nRF52832 SoC 解決方案. MK02 藍牙模塊適用於多種協議, 具有完整的協議並發, 包括高速 2 傳輸速率. 此外, 藍牙網狀網絡可以與藍牙 LE 同時運行, 使智能手機能夠配置和控製網格節點. 它旨在通過 2.4GHz ISM 頻段的短距離無線通信處理高數據速率. MK02 有一個 32 位 ARM Cortex-M4 CPU, 閃存和模擬和數字外圍設備. MK02 提供低功耗, 用於無線傳輸應用的超低成本 BLE 和專有協議.

MK02 nRF52832模塊提取豐富的I/O資源. 通過沉金半孔工藝, 方便用戶開發更多應用. 該模塊使用其天線提供兩種高性能解決方案. MOKO工程師根據客戶提供豐富的選擇和精準的推薦’ 應用場景和產品設計. MK02 可以安裝一個並發主機 (奴隸) 固件完整的AT指令,方便用戶快速啟動功能驗證. MOKOsmart 擁有多年的寶貴經驗, 有效的設計經驗,可為藍牙軟硬件開發提供可靠的支持.

MK02系列藍牙NFC模塊有兩種不同的型號——MK02D和MK02E

藍牙模塊結構圖

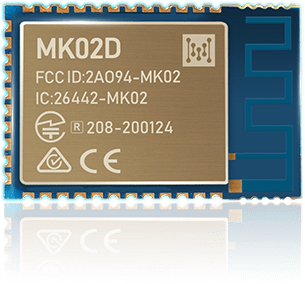

MK02D 藍牙 nRF52832 模塊 + NFC標籤

MK02D

MK02D集成高性能PCB天線

MK02E 藍牙 nRF52832 模塊 + NFC 標籤橫幅

MK02E

MK02E 使用 u.FL 連接器,需要外接天線.

產品規格

細節 描述
藍牙
藍牙版 藍牙 5.2 系統級芯片,支持低功耗藍牙, 並發中央和外圍, 2物理層, 1物理層, 廣告擴展, CSA #2, 藍牙網狀網絡
安全 AES-128
連接 並發中心, 觀察者, 外圍, 和廣播員角色,最多 20 個並發連接以及一名觀察員和一名廣播員
收音機
頻率 2360兆赫 - 2500兆赫
調製 GFSK 在 1 傳輸速率, 2 Mbps 數據速率
發射功率 +4 dBm 最大值
接收靈敏度 -96 藍牙低功耗模式下的 dBm 靈敏度
天線 PCB走線天線(MK02D)
外置 2.4Ghz 天線(MK02E)
廣告距離@1Mbps 多於 120 米(MK02D)
目前的消費
僅發送 (啟用 DCDC, 3伏) @ +4dBm / 0分貝 / -4分貝 / -20分貝 / -40分貝 7.5嘛 / 5.3嘛 / 4.2嘛 / 3.2嘛 / 2.7嘛
僅 TX @ +4dBm / 0分貝 / -4分貝 / -20分貝 / -40分貝 16.6嘛 / 11.6嘛 / 9.3嘛 / 7.0嘛 / 5.9嘛
僅接收 (啟用 DCDC, 3伏) @1Msps / 1低功耗藍牙 5.4嘛
僅接收@1Msps / 1低功耗藍牙 11.7嘛
僅接收 (啟用 DCDC, 3伏) @2Msps / 2低功耗藍牙 5.8嘛
僅接收@2Msps / 2低功耗藍牙 12.9嘛
系統關閉模式(3V) 0.3其中包括
系統關閉模式全 64 kB RAM保持(3V) 0.7其中包括
系統開啟模式, 沒有內存保留, RTC喚醒(3V) 1.9其中包括
機械設計
方面 長度: 21毫米±0.2毫米
寬度: 13.8毫米±0.2毫米
高度: 2.3毫米+0.1毫米/-0.15毫米
包裹 34 電鍍半孔銷
PCB材料 FR-4
阻抗 50 Ω
硬件
中央處理器 ARM® Cortex®-M4 32 位處理器,帶 FPU, 64 兆赫
記憶 512 KB 閃存 / 64 內存
接口 3帶有 EasyDMA 的 xSPI 主/從
2xI2C 兼容 2 線主/從
22通用輸入輸出接口
8x12 位 ADC
串口 (CTS/RTS) 使用 EasyDMA
帶有 EasyDMA 的 I2S
脈寬調製
PDM
NFC-A
電源供應 1.7V 至 3.6V
工作溫度範圍 -40 至 85 ℃

文檔

類型 標題 日期
產品簡介 MK02_Bluetooth_Module_Datasheet-V1.2.pdf 2022-12-29
