MK06 nRF52811模块 + 蓝牙 5.1

  • Nordic®Semiconductor nRF52811 SoC解决方案
  • 蓝牙 5 (测向/ 2 Mbps / CSA#2 /广告扩展/长距离)
  • 64 MHzARM®Cortex-M4F CPU
  • 192kB闪存和24kB RAM
  • 1.7 V到 3.6 V
  • UART / SPI / TWI / PDM / PWM / ADC
  • 21 X 13.8 x 2.3毫米 (带盾)
  • 30 通用输入输出
  • 天线(MK06A – PCB天线 / MK06B – u.FL连接器)
  • 高度灵活的多协议SoC,非常适合Bluetooth®Low Energy, 蚂蚁+, Zigbee, 线 (电气工程师学会 802.15.4) 超低功耗无线应用.
MK01最小蓝牙Mosule证书图标

产品说明书

MK06 nRF52811模块是多协议低端蓝牙 5.1 具备蓝牙测向和蓝牙远距离功能的SoC解决方案, 802.15.4, 线程和Zigbee.

MK06 nRF52811模块支持多种无线协议. 它支持BLE® (低功耗蓝牙), 并具有Bluetooth®方向搜索功能, 以及远程和 2 兆比特. 蚂蚁, Zigbee, 线程和 2.4 还支持GHz专有协议.

对于需要蓝牙测向或远距离的简单应用, MK06蓝牙 5.1 模块是绝对的最佳选择. MK06提供两种天线设计, 这更有利于用户多样性的选择,并且对于实时定位的发展非常有效 (实时TLS) 解决方案. MK06可以通过简单功能刻录AT命令固件, 实现快速简便的操作.

MK06系列蓝牙 5.1 模块具有两种不同的型号-MK06A和MK06B.

蓝牙模块结构图
MK06A蓝牙 5.1 nRF52811模块横幅

MK06A

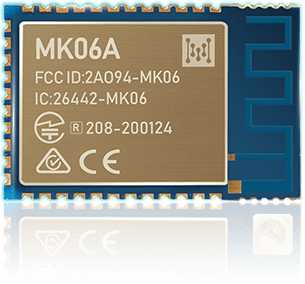

MK06A集成了高性能PCB天线.

MK06B nRF52811模块 + 蓝牙 5.1 旗帜

MK06B

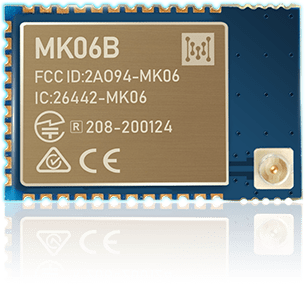

MK06B使用u.FL连接器,并且需要外部天线

产品规格

详情描述
蓝牙
蓝牙版本蓝牙 5.2 片上系统 低功耗蓝牙® 方向寻找 2M LE PHY, 1物理层, 编码LE PHY 广告额外资讯 CSA #2, 长距离
安全AES-128
方向寻找到达角度 (协议)
出发角度 (范围)
无线电
频率2360兆赫 - 2500兆赫
调制方式GFSK在 1 兆比特, 2 兆比特, 250 千比特每秒(电气工程师学会 802.15.4-2006) 和远射 (125 kbps和 500 千比特每秒) 数据速率
发射功率+4 最高dBm
接收灵敏度-104 dBm灵敏度输入 125 kbps蓝牙®低能耗模式 (长距离) -97 dBm灵敏度输入 1 Mbps蓝牙®低能耗模式
天线PCB走线天线(MK06A)
外部2.4Ghz天线(MK06B)
广告距离@ 1Mbps多于 120 米(MK06A)
目前的消费
仅TX (启用DCDC, 3V) @ + 4dBm / 0分贝 / -4分贝 / -20分贝 / -40分贝7嘛 / 4.6嘛 / 3.6嘛 / 2.5嘛 / 2.1嘛
仅TX @ + 4dBm / 0分贝 / -4分贝 / -20分贝 / -40分贝15.4嘛 / 10.1嘛 / 7.8嘛 / 5.4嘛 / 4.3嘛
仅RX (启用DCDC, 3V) @ 1Msps / 1Msps BLE4.6嘛
仅RX @ 1Msps / 1Mbps BLE10.0嘛
仅RX (启用DCDC, 3V) @ 2Msps / 2Msps BLE5.2嘛
仅RX @ 2Msps / 2Mbps BLE11.2嘛
系统关闭模式(3V)0.3除其他外
全系统关闭模式 24 kB RAM保留 (3V)0.5除其他外
全系统开机模式 24 kB RAM保留, 在RTC上唤醒 (3V)1.5除其他外
系统开机模式, 没有RAM保留, 唤醒RTC(3V)1.4除其他外
机械设计
外型尺寸长度: 21毫米±0.2毫米
宽度: 13.8毫米±0.2毫米
高度: 2.3毫米+0.1毫米/-0.15毫米
34 电镀半孔针
PCB材质FR-4
阻抗50 Ω
硬件
中央处理器带FPU的ARM®Cortex®-M432位处理器, 64 兆赫
记忆192 kB闪光灯 / 24 内存
介面SPI主/从
TWI主/从
22通用GPIO
8x12位ADC
串口
脉宽调制
PDM
QDEC
电源供应1.7V至3.6V
工作温度范围-40 至 85 ℃
