Module MK08 nRF52840

  • Solution SoC Nordic® Semiconductor nRF52840
  • Bluetooth (2 Mbps,CSA # 2, Extensions publicitaires,Longue portée)
  • 64 Processeur MHz ARM® Cortex-M4F
  • 1Mo de mémoire Flash et 256 Ko de RAM
  • 1.7 V à 5.5 V
  • UART,SPI,TWI,PDM,PWM,ADC
  • 21 X 13.8 x 2,3 mm (avec bouclier)
  • 46 GPIO
  • Antenne(MK08A – Antenne PCB , MK08B – Connecteur u.FL)
  • SoC multiprotocole hautement flexible, idéal pour Bluetooth® Low Energy, ANT +, Zigbee, Fil (IEEE 802.15.4) applications sans fil à très faible puissance.
MK01 plus petite icône de certificat de mosule Bluetooth

Instruction de produit

Les modules nRF52840 de la série MK08 sont conçus à l'aide du Bluetooth nordique haut de gamme 5 SoC-nRF52840. Sa puissance de transmission peut atteindre +8 dBm, Flash 1 Mo intégré et 256 Ko de RAM, prend entièrement en charge Bluetooth 5, 802.15.4 (y compris le fil), Technologie sans fil ANT et privée 2,4 GHz, et dispose d'un USB pleine vitesse 2.0 contrôleur et une série de périphériques (peut prendre en charge de nombreux appareils via EasyDMA), y compris une interface SPI à quatre canaux. Le module MK08 nRF52840 peut également être alimenté par une alimentation supérieure à 5V, comme une alimentation par batterie rechargeable, avec une plage d'alimentation de 1,7 V ~ 5,5 V. MK08 Bluetooth 5 les modules peuvent être largement utilisés dans les contrôleurs HID hautes performances, maison intelligente et appareils industriels et IoT. MOKOsmart peut fournir un support technique rapide et professionnel pour la conception logicielle et matérielle.

Le module Bluetooth nRF52840 de la série MK08 a deux modèles différents - MK08A et MK08B.

Diagramme de structure du module Bluetooth

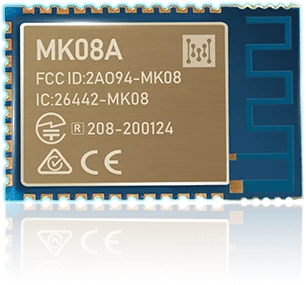

Module Bluetooth nRF52840 MK08A

MK08A

MK08A intègre une antenne PCB haute performance.

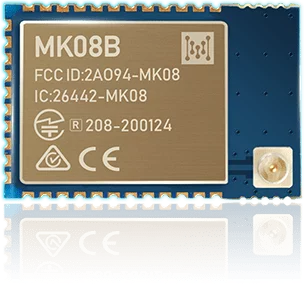

Module Bluetooth nRF52840 MK08B

MK08B

MK08B utilise un connecteur u.FL et nécessite une antenne externe.

Spécifications du produit

Détail La description
Bluetooth
Fonctionnalité Bluetooth® basse consommation
Maille Bluetooth®
1M LE PHY
2M LE PHY
Codé LE PHY (Longue portée)
Extensions publicitaires CSA #2
Sécurité AES-128
NIST SP800-90A et SP800-90B
Chacha20 / Poly1305 AEAD
SHA-1 et SHA-2
HMAC
RSA
FAUCILLE
ETC
Gestion des clés d'application à l'aide du modèle de clé dérivée
LE connections Concurrent central, observateur, périphérique, et des rôles de diffuseur avec jusqu'à vingt connexions simultanées avec un observateur et un diffuseur
Radio
La fréquence 2360MHz - 2500Mhz
Modulations GFSK à 1 Mbps, 2 Mbps 250 kbit / s (IEEE 802.15.4-2006) et Longue portée (125kbps et 500 kbps) débits de données
Puissance de transmission +8 dBm maximum Configurable jusqu'à -40 dBm
Sensibilité du récepteur -103 sensibilité dBm en 125 kbps Bluetooth® LE mode
-99 sensibilité dBm en 500 kbps Bluetooth® LE mode
-95 sensibilité dBm en 1 Mbps Bluetooth® LE mode
-92 sensibilité dBm en 2 Mbps Bluetooth® LE mode
-93 sensibilité dBm en 1 Mode nRF Mbps
-89 sensibilité dBm en 2 Mode nRF Mbps
-100 Sensibilité dBm dans IEEE 802.15.4 mode
Antenne Antenne de trace PCB(MK08A)
Antenne externe 2.4Ghz(MK08B)
Design mécanique
Dimensions Longueur: 21mm ± 0,2 mm
Largeur: 13.8mm ± 0,2 mm
la taille: 2.3mm + 0,1 mm / -0,15 mm
Paquet 34 Broches demi-trous plaquées
Matériel PCB FR-4
Impédance 50 Ω
Matériel
CPU Processeur ARM® Cortex®-M4 32 bits avec FPU, 64 MHz
Mémoire 1Flash MB, 256Ko de RAM
Interfaces 4x maître SPI / 3x esclave SPI avec EasyDMA
2x maître / esclave bifilaire compatible I2C
2x UART (CTS / RTS) avec EasyDMA
3x compteur en temps réel (RTC)
5x minuterie 32 bits avec mode compteur
4x modulateur de largeur d'impulsion à 4 canaux (PWM) unité avec EasyDMA
46 GPIO
8x 12 bits, 200ksps ADC
Périphériques audio - I2S, interface de microphone numérique (PDM)
Source de courant 1.7V à 5,5 V
Plage de température de fonctionnement -40 à 85 ℃ (-40 à +105 ° C peut être personnalisé)
Contrôle de l'horloge 32.768 kHz +/-20 oscillateur à cristal ppm
Régulateur de puissance Configuration du régulateur DC / DC

Liens d'assistance

Article La description Lien
Solution de puce principale Spécifications du produit nRF52840 https://infocenter.nordicsemi.com/pdf/nRF52840
_PS_v1.1.pdf
Utilisateur Mannual Transmission transparente Bluetooth UART https://www.mokosmart.com/pdf/Bluetooth
Guide.pdf
Fiche technique - Module Bluetooth MK08
Schématique Schématique - MK08A
Schématique - MK08B
Liste de produits - Module Bluetooth https://mokosmart.com/pdf/MOKOBluetoothModule
Famille.pdf

Liens d'assistance

Solution de puce principale

Spécifications du produit nRF52840

Utilisateur Mannual

Transmission transparente Bluetooth UART

Fiche technique - Module Bluetooth MK08

Bientôt disponible...

Schématique

Schématique - MK08A

Bientôt disponible...

Schématique - MK08B

Bientôt disponible...

Liste de produits - Module Bluetooth
