Passerelle de prise Wi-Fi BLE série MK107

Pont de données entre les balises BLE et le serveur cloud

courant nominal
• Type américain classé 15 A • Type britannique classé 13 A • Type UE/FRA classé 16 A

courant nominal
• Type américain classé 15A
• Type britannique classé 13A
• Type UE/FRA classé 16A

Certificats - Sanxin
• Certifié UL/FCC/CE/UKCA • D'autres services de certificats peuvent être proposés

Certificats - Sanxin
• Certifié UL/FCC/CE/UKCA
• D’autres services de certificats peuvent être proposés

Fonctionnalité
• Facile à installer, plug and play
• Il peut être intégré pour fonctionner avec votre propre serveur pour une application de développement ultérieure
• Un schéma peut être fourni gratuitement pour vous aider à développer rapidement votre propre firmware
• Le code de l'application Android et IOS est ouvert au monde et donne à chacun la possibilité de l'utiliser facilement sous votre marque

VUE D'ENSEMBLE

La série MK107 est une passerelle Wi-Fi BLE capable de relayer les données entre les balises Bluetooth et le serveur cloud. Elle offre un moyen économique de transmettre les informations des balises via votre réseau Wi-Fi vers un serveur, tel qu'EMQTT, Mosquito ou vos propres serveurs cloud. Compatible avec AWS IoT et Aliyun IoT, elle vous permet d'intégrer facilement et rapidement le développement à votre système IoT. Elle offre un moyen simple et efficace de surveiller vos balises et vos capteurs pour un suivi centralisé des actifs, une surveillance de l'état en temps réel et des services de localisation en intérieur.

La passerelle de la série MK107 est un appareil CA prêt à l'emploi, compatible avec de nombreux pays. Elle maintient une tension de sortie CA constante et peut alimenter vos autres appareils électriques. Les deux fonctionnent simultanément sans occuper davantage de prises.

BLE+Wi-Fi

Analyse en temps réel

Une installation facile

DEL

OTA

modèle du produit

MK107

> Prise en charge du Wi-Fi 2.4G et du BLE 4.2
> Portée : 100 mètres en zone dégagée
> Capacité : 50 paquets publicitaires BLE envoyés au cloud par seconde

MK107 Pro

> Construit en nRF52833
> Prise en charge du Wi-Fi 2.4G et du BLE 5.0
> Portée : 400 mètres avec PHY codé (longue portée), 150 mètres avec 1M PHY (en zone ouverte)
> Capacité : 317 paquets publicitaires BLE envoyés au cloud par seconde

MK107D Pro

> Construit en RTL8720 et nRF52833
> Prise en charge du Wi-Fi 2.4 GHz et 5 GHz et du BLE 5.0
> Portée : 400 mètres avec PHY codé (longue portée), 150 mètres avec 1M PHY (en zone ouverte)
> Capacité : 317 paquets publicitaires BLE envoyés au cloud par seconde

Temps forts

Plateformes multiples

Prise en charge d'EMQTT, Mosquito et d'autres serveurs MQTT
Peut également fonctionner avec AWS et Aliyun IoT

Filtre de données

Filtrez les données cibles selon plusieurs règles, telles que RSSI, adresse Mac, nom de balise, etc.
Filtrez les données cibles par types de balises, tels que iBeacon, Eddystone (UID/URL/TLM) et tous les types de balises MOKO
Filtrez les données en double selon plusieurs règles et signalez uniquement l'une des données en double à votre serveur

Décodage des données

Prend en charge le décodage des données brutes iBeacon, Eddystone (UID, URL, TLM)
Prend en charge tous les types de décodage de données brutes de balise MOKO, vous pouvez obtenir les informations souhaitées sans effort

Temps forts

Plateformes multiples

Prise en charge d'EMQTT, Mosquito et d'autres serveurs MQTT
Peut également fonctionner avec AWS et Aliyun IoT

Filtre de données

Filtrez les données cibles selon plusieurs règles, telles que RSSI, adresse Mac, nom de balise, etc.
Filtrez les données cibles par types de balises, tels que iBeacon, Eddystone (UID/URL/TLM) et tous les types de balises MOKO
Filtrez les données en double selon plusieurs règles et signalez uniquement l'une des données en double à votre serveur

Décodage des données

Prend en charge le décodage des données brutes iBeacon, Eddystone (UID, URL, TLM)
Prend en charge tous les types de décodage de données brutes de balise MOKO, vous pouvez obtenir les informations souhaitées sans effort

Détails internes

La qualité haut de gamme garantit la sécurité électrique, de multiples garanties de sécurité aident à minimiser les risques de brûlure.
• Matériau ignifuge PC+ABS • Conception à l'épreuve des enfants • Certifié UL/FCC/CE/UKCA

La qualité haut de gamme garantit la sécurité électrique, de multiples garanties de sécurité aident à minimiser les risques de brûlure.
• Matériau ignifuge PC+ABS
• Conception à l'épreuve des enfants
• Certifié UL/FCC/CE/UKCA

Il ne montre que le dessin éclaté du type américain

Application de la passerelle WiFi BLE MK107

Description technique

Alimentation

100 à 240 V ~, 50/60 Hz

Capacité de sortie

UE/FR : 16A
États-Unis : 15A
Royaume-Uni : 13A

Bouton

1 * bouton de réinitialisation

DEL

Indicateur RVB 2*

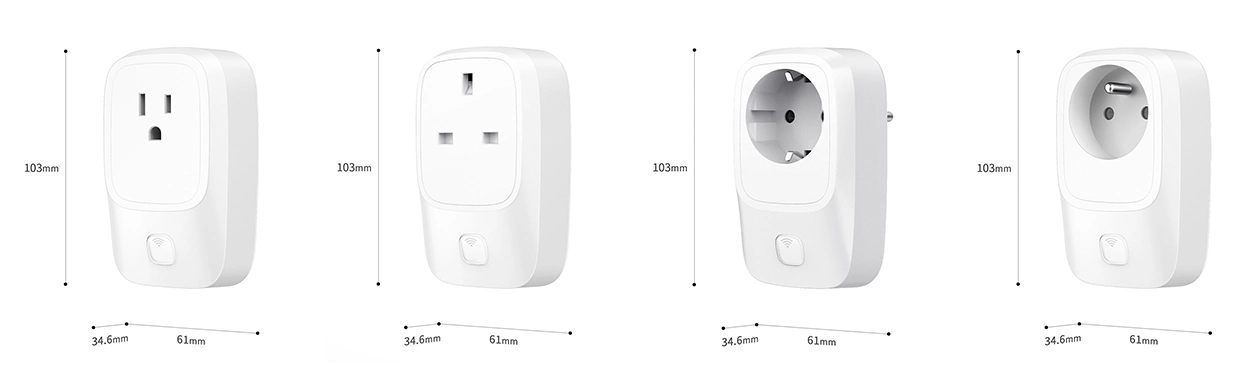

Dimensions (H x L x P)

103mm * 61mm * 34.6mm

humidité d'exploitation

0%~95% (sans condensation)

Température de fonctionnement

0°C ~ 40°C

Température de stockage

-10 ° C ~ 50 ° C

Type de fiche

États-Unis/UE/FR/Royaume-Uni

Détails du matériel

Si le firmware standard de MOKO ne convient pas à votre application, MOKO vous aide également à développer votre propre firmware basé sur le matériel MOKO

Méthode de disposition flexible, peut remplacer rapidement les modules de communication sans fil en fonction de vos scénarios, tels que Zigbee, Zwave, LoRa, etc.
Supporter l'assemblage de différents modules de communication :
>Module deux-en-un WIFI et Bluetooth
>Module WIFI 2.4 GHz séparé et module BLE 4.2/5.0
>Module WIFI double bande séparé et module BLE 4.2/5.0
>Combinaison flexible d'autres modules de communication
2 LED RVB sur carte PCB, peuvent être appliquées de manière flexible pour définir diverses instructions
Intégré une EEPROM utilisée pour les applications personnalisées
La conception suit strictement les normes de certification

Normes européennes :
LVD : VDE 0620/BS 1363/NFC 61-314/EN 62368
CEM : EN 301 489-1& -17
RF : EN300 328/EN 301 893
Santé : EN 62311

Normes américaines :
DBT : UL 498A et UL 62368
CEM et RF : FCC Partie 15C et FCC Partie 15E

Service MOKO

MOKO propose un service complet, de la conception à la production. Selon vos besoins, MOKO propose différentes méthodes de collaboration flexibles pour mener à bien vos projets et vos produits.

Plus d'options pour le service OEM et ODM

Fabriqué selon votre fichier de conception

Coopérer avec MOKO pour développer de nouveaux produits, afin que l'expérience de conception et de fabrication puisse être rapidement appliquée à votre propre application spéciale

Flashez votre propre firmware basé sur le matériel standard MOKO
>Schéma de principe gratuit

Utilisation directe des produits standards MOKO, pouvant être rapidement intégrés et commercialisés
>Code APP gratuit

Documentation

Type Titre Date
Spécifications du produit Fiche produit de la série MK107 V1.3.pdf 2023-03-29
