MK01-KIT Scheda di valutazione Bluetooth

  • Applicabile per modulo Bluetooth nRF52832 serie MK01
  • Fornisce un pin I / O completo del modulo Bluetooth serie MK01
  • Programmazione e debug dei pin (SWD)
  • Esterno 32.768 configurazione cristallo kHz
  • Configurazione del regolatore DC / DC
  • Antenna NFC standard nordica
  • LED RGB
  • USB a UART
  • Misurazione della corrente
  • Opzioni di alimentazione:
    5V USB di tipo c
    3.3V esterno
    Batteria a bottone CR2032

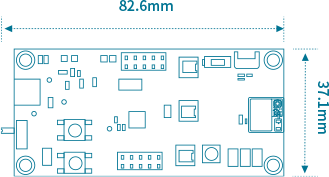

  • 82.6×37.1×16.7mm
Icona del certificato Mosule Bluetooth più piccola MK01

Istruzioni sul prodotto

La scheda di valutazione Bluetooth MK01-KIT è uno strumento di sviluppo universale che evidenzia le capacità della serie MOKO MK01 (MK01A & MK01B) Modulo Bluetooth. Questa scheda fornisce un modo semplice e veloce per sviluppare il modulo della serie MK01 o anche la soluzione Nordic® nRF52832.

La scheda di sviluppo Bluetooth è una scheda di valutazione completa che fornisce un pin I / O completo del modulo Bluetooth serie MK01, programmazione a bordo e pin di debug (SWD), esterno 32.768 configurazione cristallo kHz, Configurazione del regolatore DC / DC, porta di alimentazione tramite cavo USB Type-C, Connettore FPC antenna NFC, un pulsante RESET, un pulsante utente e un LED RGB utente.

Questa scheda di sviluppo Bluetooth offre anche la possibilità di essere alimentata da una batteria a bottone CR2032 e avere un foro di rilevamento della corrente per consentire misurazioni di corrente convenienti.

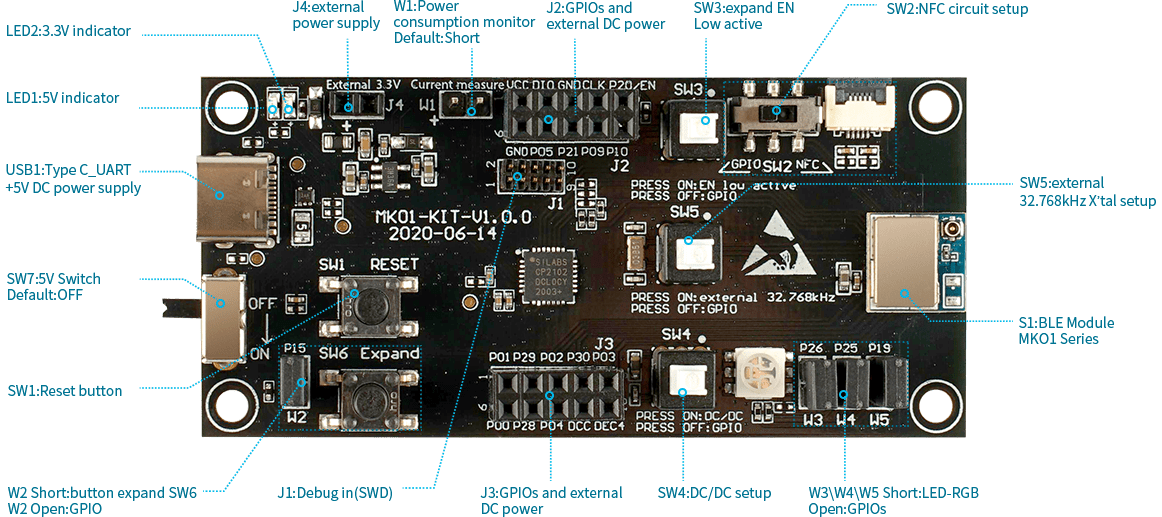

Schema della struttura della scheda di sviluppo bluetooth mk01-kit

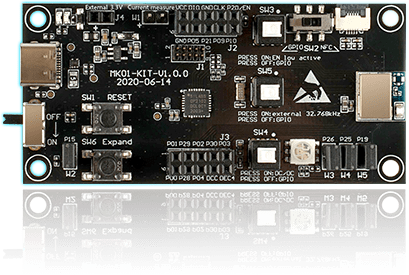

Tavola di valutazione

La scheda di valutazione MK01-KIT è applicabile ai moduli mini Bluetooth® MK01A e MK01B. È una scheda di valutazione completa che fornisce un pin I / O completo e un pin di debug(SWD) alle intestazioni, esterno 32.768 configurazione cristallo kHz, Configurazione del regolatore DC / DC, porta di alimentazione tramite USB Type-C, Connettore FPC antenna NFC, un pulsante RESET, un pulsante utente e un LED RGB utente. Le schede di valutazione offrono anche la possibilità di essere alimentate da una batteria a bottone CR2032 e hanno un foro di rilevamento della corrente per consentire misurazioni di corrente convenienti.

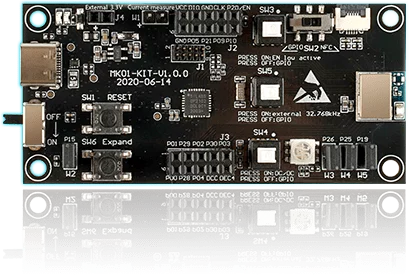

scheda di sviluppo per piccolo modulo bluetooth mk01

Link di supporto

ArticoloDescrizioneLink
Utente MannualTrasmissione trasparente Bluetooth UART
Scheda dati - Modulo Bluetooth MK01
SchematicoSchematico - MK01-KIT
Elenco prodotti - Modulo Bluetoothhttps://mokosmart.com/pdf/MOKO%20Bluetooth%20Module%20Family-20090401.pdf
