MK117D

Smart Plug Wi-Fi dual-band con monitoraggio di potenza ed energia

Precisione di potenza

• ±0,5%

Corrente Nominale

• Spina USA certificata 15 A • Spina UK classificata 13 A • Spina EU/FRA classificata 16 UN

certificati

• Certificazione UL/CE/UKCA • È possibile offrire altri servizi di certificazione

Caratteristica

• Supporti 2.4 GHz e 5 Wi-Fi GHz
• Può essere integrato per lavorare con il proprio server per ulteriori applicazioni di sviluppo
• Il diagramma schematico e l'SDK di misurazione della potenza basati su RN8209C possono essere forniti gratuitamente per aiutarti a sviluppare rapidamente il tuo firmware.
• Android& Il codice dell'APP IOS è aperto al mondo e offre a tutti l'opportunità di utilizzarli facilmente sotto il tuo marchio.

Breve introduzione

MK117D è una presa WiFi intelligente dual-band basata sul modulo RTL8720DN, che permette di lavorare su 2.4 GHz/ 5 Internet a GHz. Può connettersi a diversi server MQTT come EMQTT, Zanzara, e altri tuoi server cloud. Può anche funzionare con AWS IoT, Aliyun IoT, aiutarti in modo conveniente e rapido a completare lo sviluppo dell'intero sistema.

Il prodotto è progettato per il monitoraggio della potenza e dell'energia ad alta precisione. In combinazione con le strutture di calibrazione di fabbrica MOKO, ogni prodotto sarà calibrato durante il processo di fabbricazione per ottenere una precisione di misurazione di ±0,5%, in modo da garantire l'affidabilità e l'accuratezza di tutte le letture. E l'SDK di misurazione della potenza MOKO integrato nel firmware personalizzato può anche far ottenere i tuoi prodotti 0.5% precisione di misura.

Indicatore del consumo di carico

Il LED RGB cambierà colore in base alla potenza consumata dal carico collegato.
Un modo conveniente per gli utenti di acquisire in modo intuitivo e rapido la variazione della potenza del carico.

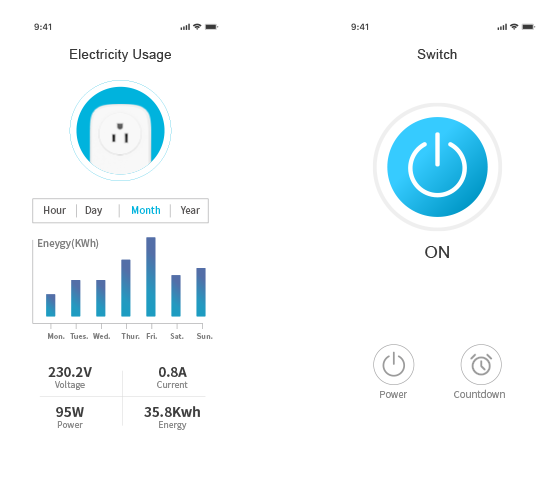

Controllo remoto e monitoraggio energetico

La presa intelligente MOKO MK117D è dotata di telecomando e funzione di misurazione della potenza. Prodotto standard MOKO combinato con il tuo server e APP, Aiuta i consumatori a monitorare facilmente il consumo di energia, e risparmiare energia controllando a distanza l'interruttore di carico quando sono fuori.

Traccia localmente il consumo energetico totale orario/giornaliero/mensile/storico, che è conveniente per eseguire statistiche e analisi sul tuo server più velocemente.

Dettagli di progettazione

Progettato per la compatibilità, rendere possibile con più modalità di comunicazione wireless come Bluetooth, Zigbee, Zwave, LoRa, eccetera.

La qualità di fascia alta garantisce la sicurezza elettrica, molteplici garanzie di sicurezza aiutano a ridurre al minimo i rischi di ustione.
• Materiale ignifugo PC+ABS • Molteplici garanzie di protezione
• Design a prova di bambino • Certificato UL/CE/UKCA

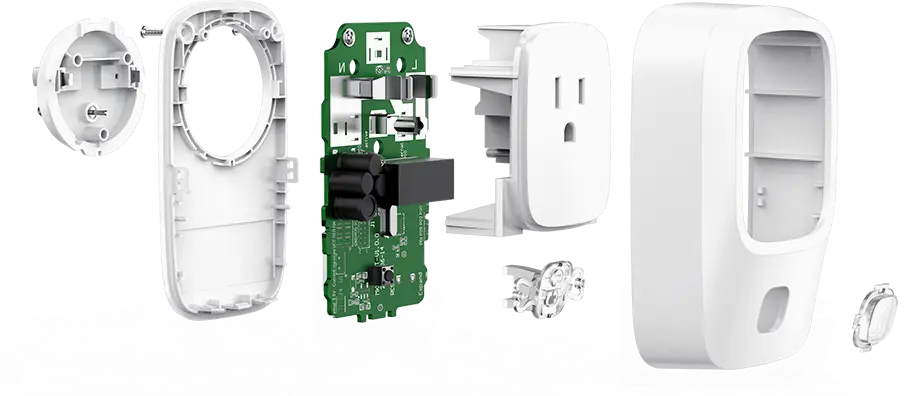

Mostra solo il disegno esploso di tipo USA

Elettrico

Alimentazione elettrica

100-240VAC, 50/60Hz

Capacità di uscita

16un massimo

MCU

RTL8720DN

Chip del misuratore di potenza

RN8209C

Precisione di misurazione

±0,5%

Comunicazione

Banda Wi-Fi

2.4 GHz/ 5 GHz

Protocollo

MQTT

Supporto server

Broker MQTT standard, AWS iot, Aliyun iot

Supporto per l'app

Android e IOS

Aggiornamento del firmware

OTA

Fisico

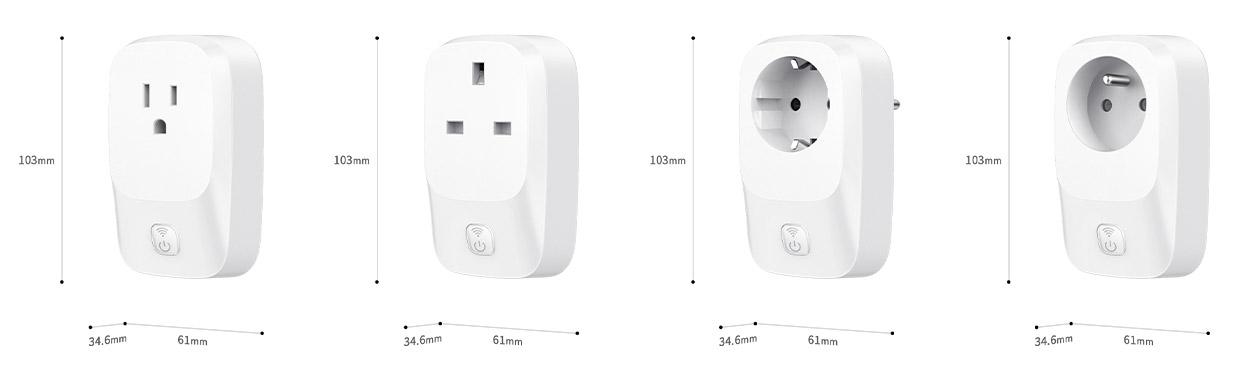

Dimensione

103mm * 61 mm * 34,6 mm

Umidità operativa

0%～ 95% (Nessuna condensa)

temperatura di esercizio

0 ºC ~ 40 ºC

Temperatura di conservazione

-10°C ~ 50°C

Tipo di spina

USA/UE/FR/UK

Dettagli hardware

Se il firmware standard di MOKO non è adatto alla tua applicazione, MOKO ti supporta anche nello sviluppo del tuo firmware basato sull'hardware MOKO

I relè di livello industriale completamente certificati sono affidabili nelle prestazioni

La EEPROM integrata viene utilizzata per registrare il consumo di energia localmente

Fibbia e design a vite, il coperchio superiore e inferiore è strettamente combinato

Chip di misurazione del contatore professionale RN8209C

Materiali metallici ad alte prestazioni, stabile e affidabile

Definisci in modo flessibile varie istruzioni con LED RGB

Fornisci gratuitamente l'SDK di misurazione della potenza, integrare l'SDK e abbinare il processo di calibrazione di fabbrica MOKO può ottenere 0.5% precisione di potenza

Il design segue rigorosamente gli standard di certificazione

Standard USA:
LVD: VDE 0620 / BS 1363 / NFC 61-314 / SU 61058 EMC: SU 301 489-1&-17 RF: EN300 328 / SU 301 893
Salute: SU 62311

Standard USA:
LVD : UL 498A, UL 60730 EMC e RF: FCC Parte 15C e FCC Parte 15E

Il design segue rigorosamente gli standard di certificazione

Standard USA:
LVD: VDE 0620 / BS 1363 / NFC 61-314 / SU 61058-1 EMC: SU 301 489-1&-52 RF: SU 301 908-13 EMF: SU 50360

Standard USA:
LVD : UL 498A, UL 60730 EMC : FCC PARTE 15C RF: FCC PARTE 24E

Resistenza di campionamento della corrente professionale per ottimizzare la precisione della potenza

Design del circuito di alimentazione AC-DC a basso ripple e basso rumore

Metodo di layout flessibile, può sostituire rapidamente i moduli di comunicazione wireless in base ai tuoi scenari

Servizio MOKO

MOKO fornisce un servizio completo dalla progettazione alla produzione. In base alle tue esigenze, MOKO supporta metodi di cooperazione diversi e flessibili per completare il progetto e il prodotto in modo efficiente.

Più opzioni per il servizio OEM e ODM

Prodotto secondo il tuo file di progettazione

Collaborare con MOKO per sviluppare nuovi prodotti，in modo che l'esperienza di progettazione e produzione possa essere rapidamente applicata alla tua applicazione speciale

Flash il tuo firmware basato su hardware standard MOKO
>Diagramma schematico gratis >SDK per la misurazione dell'energia gratis

Utilizzo diretto di prodotti standard MOKO, può essere rapidamente integrato e commercializzato
>Codice APP gratis

Documentazione

Tipo	Titolo	Data
Specifiche di prodotto	Specifica di prodotto serie MK117 V1.1.pdf	2023-03-29
