Bluetooth MK13 Dule-Core 5.2 Módulo
- 512KB + 64 KB de RAM e 1 MB + 256 KB de Memória Flash
- Dual-core Arm® Cortex®-M33
- Nordic® Semiconductor nRF5340 SoC Solution
- Um SoC multiprotocolo altamente flexível que é mais adequado para ANT +, PASSOU A SER, Fio (802.15.4) aplicativos sem fio de ultra-baixo consumo de energia, e Zigbee
- Funciona em uma ampla faixa extensível de temperatura operacional
- Tem memória suficiente para suportar tarefas leves a intensas
- Suporta várias formas de conectividade Bluetooth
- Funções através do Bluetooth Nordic Semiconductor nRF5340 dual-core 5.2 SoC



Instrução de Produto
A série MK13 é um Bluetooth® altamente flexível e poderoso 5.2 módulo que é baseado no Nordic® Semiconductor nRF5340. É o primeiro SOC sem fio do mundo que vem com dois processadores Arm® Cortex®-M33.
O módulo combina dois processadores flexíveis, uma temperatura operacional com um teto de 105 ° C, e um conjunto avançado de recursos. Esses aspectos tornam a escolha ideal para iluminação profissional, Áudio LE e wearable avançado, entre outros aplicativos IoT.

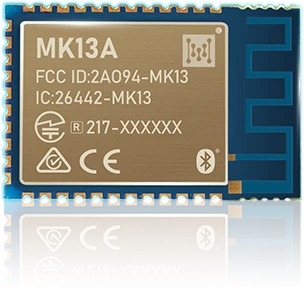

MK13A
MK13A integra uma antena PCB de alto desempenho.

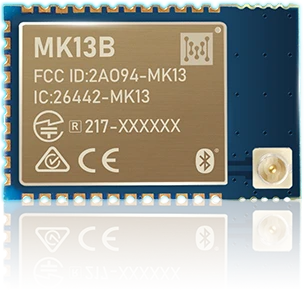

MK13B
MK13B usa um conector u.FL e requer uma antena externa.
especificações do produto
Tipo de especificação | Detalhes |
Geral | |
Chip principal | Nordic Semiconductor nRF5340 dual-core Bluetooth 5.2 SoC |
Memória | 512kB + 64 kB de RAM de baixo vazamento e 1 MB + 256 kB de flash |
Dimensões | 21mm x 13,8 mm x 2,3 mm |
Antena | MK13B - antena externa de 2,4 GHz MK13A - antena de rastreamento de PCB |
Pacote | 22 Almofadas LGA + 34 diâmetros de semi-furos |
Temperatura de operação | -40 a 85 ° C Pode ser personalizado para uma temperatura industrial estendida de -40 a + 105 ° C |
CPU | Instruções DSP e 128/64 Braço MHz Cortex-M33 com FPU |
Rádio | |
Frequência | 2402MHz - 2480 MHz |
Recursos Bluetooth | Bluetooth Low Energy Localização de direção de Bluetooth (AoA / AoD) 1M LE PHY / 2M LE PHY (Alta velocidade) (Longo alcance) Bluetooth Mesh Áudio Bluetooth de baixa energia Extensões de Publicidade CSA #2 (Algoritmo de seleção de canal #2) |
Protocolo sem fio | NFC / Bluetooth Low Energy / Zigbee / Thread / 802.15.4 / ANT / 2,4 GHz proprietário |
Poder | |
Tensão de alimentação | 1.7V - 5,5 V |
Voltagem de saída | 1.8 V para 3.3 Fonte regulada V para componentes externos |
Regulador de energia | Regulador de comutação para configuração DC / DC buck |
Interface | |
Interfaces analógicas | 12-mordeu, 200 ksps ADC Comparador de uso geral Comparador de baixa potência |
Interfaces digitais | 32 SPI de alta velocidade de MHz 12 Mbps USB de alta velocidade UART (CTS / RTS)/I2S / TWI / PDM / PWM / QDEC 96 QSPI criptografado em MHz |
NFC | Comunicação de campo próximo (NFC-A) marcação |
GPIOs | 46 IOs de uso geral flexíveis |
Formulários
O lado positivo sobre os recursos e especificações deste módulo é que eles o tornam versátil em termos de casos de uso. Você pode aproveitá-lo para tarefas de espera de baixo consumo de energia ou uso de alto consumo de energia. Alguns dos casos de uso mais comuns incluem:

Vestíveis avançados

Iluminação profissional

O Áudio
Documentação
Tipo | Título | Encontro |
---|---|---|
Resumo do produto | MK13_Bluetooth_Module_Datasheet.pdf | 2022-12-29 |
