MK05 nRF52810 모듈 호환 Bluetooth 5.0
- Nordic® Semiconductor nRF52810 SoC 솔루션
- 블루투스 5 (2 Mbps / CSA #2)
- 64 MHz ARM® Cortex-M4F CPU
- 192kB 플래시 및 24kB RAM
- 1.7 V에서 3.6 V
- UART / SPI / TWI / PDM / PWM / ADC
- 21 엑스 13.8 x 2.3mm (방패로)
- 30 GPIO
- 안테나(MK05A – PCB 안테나 / MK05B – u.FL 커넥터)
- Bluetooth® Low Energy에 이상적으로 적합한 매우 유연한 다중 프로토콜 SoC, ANT + 및 2.4GHz 초 저전력 무선 애플리케이션.
이전
다음
제품 지시
MK05 시리즈 nRF52810 모듈은 MOKO에서 출시 한 저가형 Bluetooth 모듈입니다., Nordic nRF52810 SoC 솔루션 사용.
MK05 nRF52810 블루투스 5.0 모듈에는 완전한 프로토콜 동시성을 갖춘 다중 프로토콜 기능이 있습니다.. BLE® 지원 (블루투스 저에너지) 그리고 2 블루투스의 Mbps 비트 전송률 5, 증가 된 애플리케이션 처리량 및 최대 50% 에너지 절약. 채널 선택 알고리즘 지원 #2 (CSA #2), 다른 Bluetooth LE 장치와의 공존 능력을 향상시킵니다..
MK05 시리즈 Bluetooth nRF52810 모듈은 MOKO에서 출시 한 저가형 Bluetooth 모듈입니다.. MK05 시리즈는 MK02 시리즈와 크기 및 패키지 디자인이 동일합니다., nRF52832 및 nRF52810에서 쉽게 구현. 이것은 PCBA 설계의 빠른 전환을 수정하지 않습니다.. MK05는 매우 높은 비용 성능을 제공합니다.. 미리 구운 MOKO AT 명령 펌웨어, MK05는 주변 장치의 역할로 빠르게 사용할 수 있습니다. + 고객의 IoT 응용을 실현하는 방송사’ 블루투스 투명 전송.
MK05 시리즈 블루투스 5.0 모듈에는 MK05A 및 MK05B의 두 가지 모델이 있습니다..

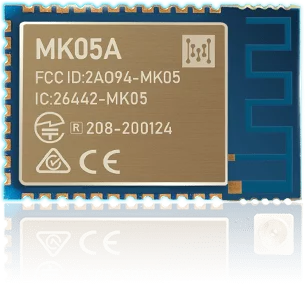

MK05A
MK05A는 고성능 PCB 안테나를 통합합니다.

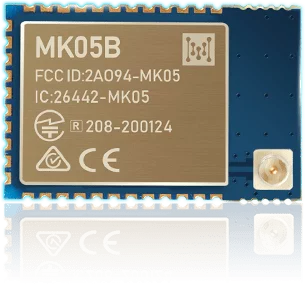

MK05B
MK05B는 u.FL 커넥터를 사용하며 외부 안테나가 필요합니다.
제품 상세 사항
| 세부 묘사 | 기술 |
| 블루투스 | |
| 블루투스 버전 | 블루투스 ® 5.2 SoC，Bluetooth Low Energy 지원, 2M LE PHY, 1M LE PHY, CSA #2 |
| 보안 | AES-128 |
| 라디오 | |
| 회수 | 2360MHz - 2500Mhz |
| 변조 | GFSK에서 1 Mbps, 2 Mbps 데이터 속도 |
| 힘을 전달하십시오 | +4 dBm 최대 |
| 수신기 감도 | -96 Bluetooth 저에너지의 dBm 감도 1 Mbps 모드 |
| 안테나 | PCB 트레이스 안테나(MK05A) 외부 2.4Ghz 안테나(MK05B) |
| 광고 거리 @ 1Mbps | 이상 120 미터(MK05A) |
| 현재 소비 | |
| TX 만 (DCDC 활성화, 3V) @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 7엄마 / 4.6엄마 / 3.6엄마 / 2.5엄마 / 2.1엄마 |
| TX 전용 @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 15.4엄마 / 10.1엄마 / 7.8엄마 / 5.4엄마 / 4.3엄마 |
| RX 만 (DCDC 활성화, 3V) @ 1Msps / 1MSPS BLE | 4.6엄마 |
| RX 전용 @ 1Msps / 1Mbps BLE | 10.0엄마 |
| RX 만 (DCDC 활성화, 3V) @ 2Msps / 2MSPS BLE | 5.2엄마 |
| RX 전용 @ 2Msps / 2Mbps BLE | 11.2엄마 |
| 시스템 OFF 모드 (3V) | 0.3다른 것들 중에서 |
| 전체 시스템 끄기 모드 24 kB RAM 보유 (3V) | 0.5다른 것들 중에서 |
| 전체 시스템 ON 모드 24 kB RAM 보유, RTC에서 깨우다 (3V) | 1.5다른 것들 중에서 |
| 시스템 ON 모드, RAM 보유 없음, RTC (3V)에서 깨우기 | 1.4다른 것들 중에서 |
| 기계 설계 | |
| 치수 | 길이: 21mm ± 0.2mm
폭: 13.8mm ± 0.2mm 신장: 2.3mm + 0.1mm / -0.15mm |
| 꾸러미 | 34 도금 된 하프 홀 핀 |
| PCB 재료 | FR-4 |
| 임피던스 | 50 Ω |
| 하드웨어 | |
| CPU | ARM® Cortex®-M4 32 비트 프로세서 (FPU 포함), 64 MHz |
| 기억 | 192 kB 플래시 / 24 kB 램 |
| 인터페이스 | SPI 마스터 / 슬레이브
TWI 마스터 / 슬레이브 UART PWM PDM QDEC 22 X GPIO 8 엑스 12 비트 ADC |
| 전원 | 1.7V ~ 3.6V |
| 작동 온도 범위 | -40 에 85 ℃ |
지원 링크
| 안건 | 기술 | 링크 |
| 주요 칩 솔루션 | nRF52832 제품 사양 | https://infocenter.nordicsemi.com/pdf/nRF52810 _PS_v1.3.pdf |
| 사용자 매뉴얼 | 블루투스 UART 투명 전송 | https://www.mokosmart.com/pdf/BluetoothGuide.pdf |
| 데이터 시트 - MK05 블루투스 모듈 | https://www.mokosmart.com/pdf/MK05_Bluetooth_ Moduel_Datasheet-V1.pdf |
|
| 개략도 | 개략도 - MK05A | https://www.mokosmart.com/pdf/MK05ASchematic.pdf |
| 개략도 - MK05B | https://www.mokosmart.com/pdf/MK05BSchematic.pdf | |
| 상품 목록 - 블루투스 모듈 | https://mokosmart.com/pdf/MOKOBluetoothModule Family.pdf |
