MK14 nRF52805 모듈 + 블루투스 5.2

  • Nordic® Semiconductor nRF52805 SoC 솔루션
  • 블루투스 5 (2 Mbps,CSA #2)
  • 64 MHz ARM® Cortex-M4F CPU
  • 192kB 플래시 및 24kB RAM
  • 1.7 V에서 3.6 V
  • UART,SPI,TWI,ADC
  • 12.1 엑스 8.9 x 2.0mm (방패로)
  • 8 GPIO
  • 안테나(MK14A – PCB 안테나 , MK14B – u.FL 커넥터)
  • Bluetooth® Low Energy에 이상적으로 적합한 매우 유연한 다중 프로토콜 SoC, ANT + 및 2.4GHz 초 저전력 무선 애플리케이션
MK01 가장 작은 Bluetooth Mosule 인증서 아이콘

제품 지시

MK14 시리즈 nRF52805 모듈은 최신 Nordic Bluetooth 5.2SoC-nRF52805를 사용하여 MOKOsmart에서 설계 한 초저가 Bluetooth 모듈입니다..

MK14 블루투스 5.2 모듈은 12.1mmx8.9mm의 매우 작은 크기입니다., MOKOsmart 엔지니어가 전문적으로 조정 한 RF 설계로, 사용자의 PCB에 신속하게 배치 할 수 있습니다.. MK14 시리즈는 Bluetooth Low Energy 및 2.4GHz를 지원하는 다중 프로토콜을 제공합니다., 라디오는 최대 + 4dBm 전력 출력과 -97dBm 감도를 제공 할 수 있습니다. (1 Mbps Bluetooth 저에너지), 101dBm의 링크 예산, 와 2 Mbps 저에너지 Bluetooth 고속 모드 및 향상된 채널 선택 알고리즘 #2 (CSA #2) 함수.

MK14 시리즈 Bluetooth nRF52805 모듈에는 MK14A 및 MK14B의 두 가지 모델이 있습니다.

MK14 Bluetooth nrf52805 Module Structure diagram

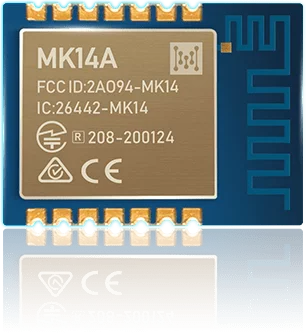

Bluetooth nRF52805 module MK14A

MK14A

MK14A는 고성능 PCB 안테나를 통합합니다.

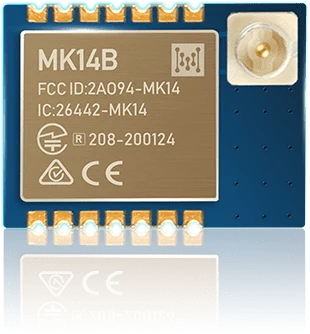

Bluetooth nRF52805 module MK14B

MK14B

MK14B는 u.FL 커넥터를 사용하며 외부 안테나가 필요합니다..

제품 상세 사항

세부 묘사기술
블루투스
특색Bluetooth® 저에너지
1M LE PHY
CSA #2
보안AES-128
라디오
회수2360MHz - 2500Mhz
변조GFSK에서 1 Mbps 속도
힘을 전달하십시오+4 dBm 최대
-40dBm까지 구성 가능
수신기 감도- 97 Bluetooth® LE / 2.4GHz에서 dBm 1 Mbps 모드
- 94 Bluetooth® LE / 2.4GHz에서 dBm 2 Mbps 모드
- 94 dBm에서 1 Mbps ANT 모드
안테나PCB 트레이스 안테나(MK14A)
외부 2.4Ghz 안테나(MK14B)
기계 설계
치수길이: 12.1mm ± 0.2mm
폭: 8.9mm ± 0.2mm
신장: 2.0mm + 0.1mm / -0.15mm
꾸러미14 도금 된 하프 홀 핀
PCB 재료FR-4
임피던스50 Ω
하드웨어
CPUARM® Cortex®-M4 32 비트 프로세서 (FPU 포함), 64 MHz
기억192kB 플래시 / 24 kB 램
인터페이스EasyDMA를 사용한 SPI 마스터 / 슬레이브
UART (CTS / RTS) EasyDMA로
직교 디코더 (QDEC)
2x 실시간 카운터 (RTC)
2x 12 비트, 200ksps ADC
10 GPIO
전원1.7V ~ 3.6V
작동 온도 범위-40 에 85 ℃
시계 제어32.768 kHz +/-20 ppm 수정 발진기
전력 조절기DC / DC 레귤레이터 설정

지원 링크

안건기술링크
주요 칩 솔루션nRF52805 제품 사양https://infocenter.nordicsemi.com/pdf/nRF52805_PS_v1.2.pdf
사용자 매뉴얼블루투스 UART 투명 전송https://www.mokosmart.com/pdf/BluetoothGuide-V1.0-20091001.pdf
데이터 시트 - MK14 블루투스 모듈
개략도개략도 - MK14A
개략도 - MK14B
상품 목록 - 블루투스 모듈https://mokosmart.com/pdf/MOKO%20Bluetooth%20Module%20Family-20090401.pdf
