MK117B

BLE Smart Plug with Power&Energy Monitoring

Precisión de potencia

• ± 0,5%

Corriente nominal

• Clasificación de enchufe de EE. UU. 15 A • enchufe para Reino Unido 13 A • Enchufe EU / FRA clasificado 16 UNA

Certificados

• Certificación UL/FCC/CE/UKCA • Se pueden ofrecer otros servicios de certificados

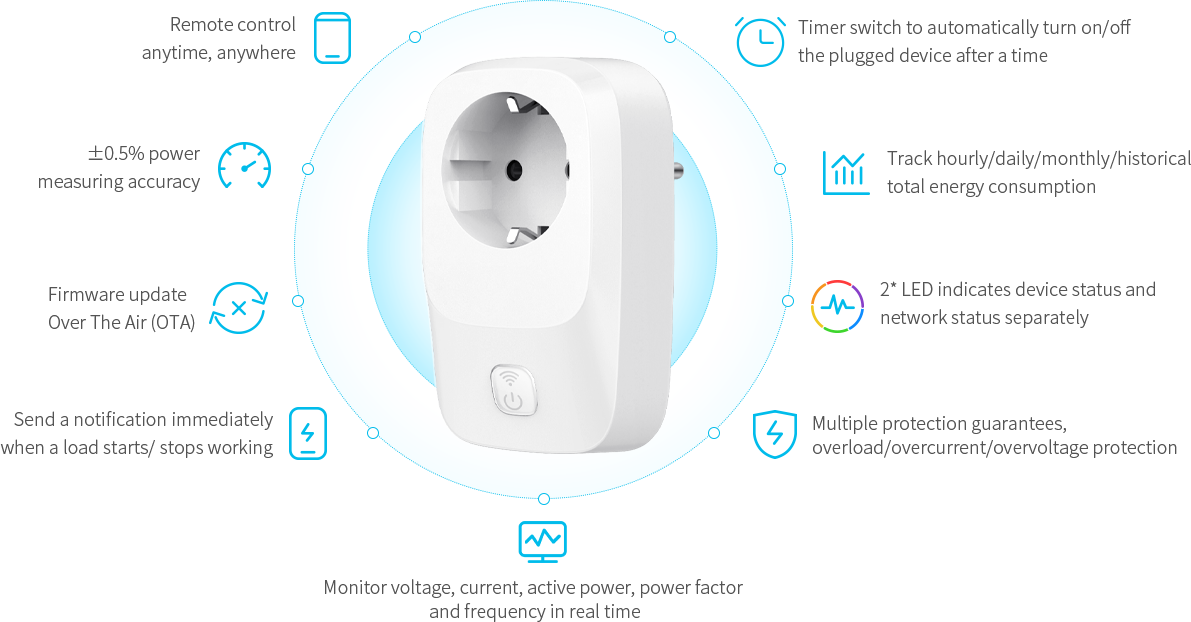

Característica

• Soporta 100V-240V, 50/60· LoRaWAN® Clase C
• Los parámetros del dispositivo se pueden configurar de manera flexible a través de la aplicación de desarrollo de aplicaciones
• Android & El código de la aplicación IOS está abierto al mundo y brinda a todos la oportunidad de usarlos fácilmente bajo su marca.

Breve introducción

MK117B es un enchufe inteligente BLE con monitoreo de potencia y energía, la precisión de medición es de ±0.5%. Se basa en Nordic nRF52833 para realizar la comunicación Bluetooth, lo que hace que los dispositivos eléctricos conectados sean inteligentes y controlables.. El enchufe se puede conectar con la aplicación a través de Bluetooth, los usuarios pueden controlarlo de forma remota y obtener sus datos de potencia y energía en tiempo real. También puede funcionar con puertas de enlace MOKO BLE, anunciará el estado del interruptor en tiempo real y los datos de alimentación a través de Bluetooth, la puerta de enlace recopila y finalmente envía los datos a su servidor en la nube, para que los usuarios puedan monitorear de manera efectiva el estado de funcionamiento de sus dispositivos eléctricos y administrar de manera centralizada sus facturas de electricidad

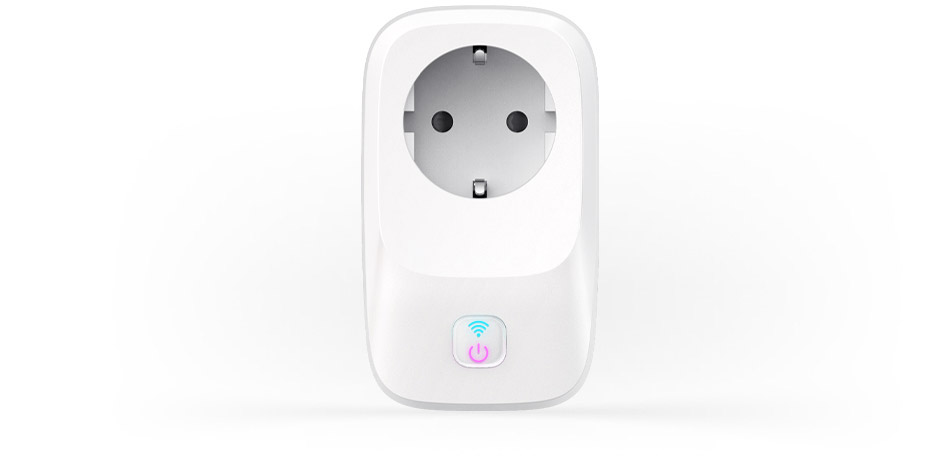

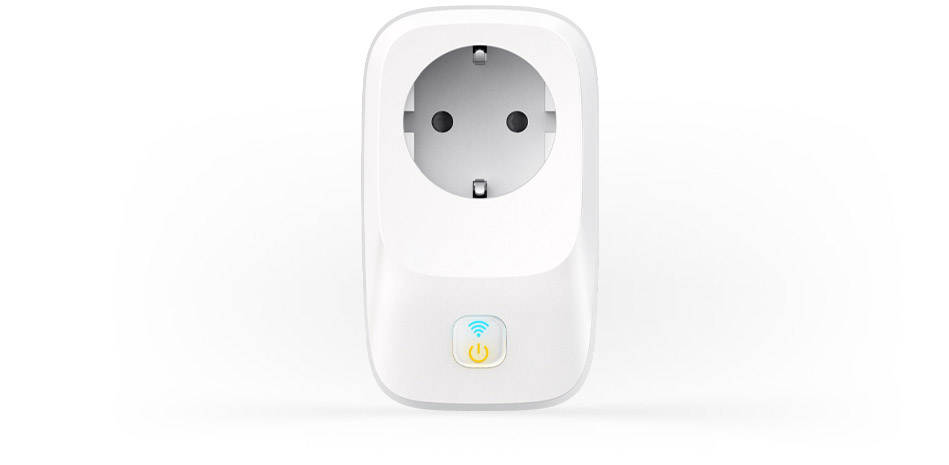

Indicador de consumo de carga

El LED RGB cambiará de color según la potencia consumida por la carga enchufada.
Una forma conveniente para que los usuarios capturen de manera intuitiva y rápida el cambio de potencia de carga.

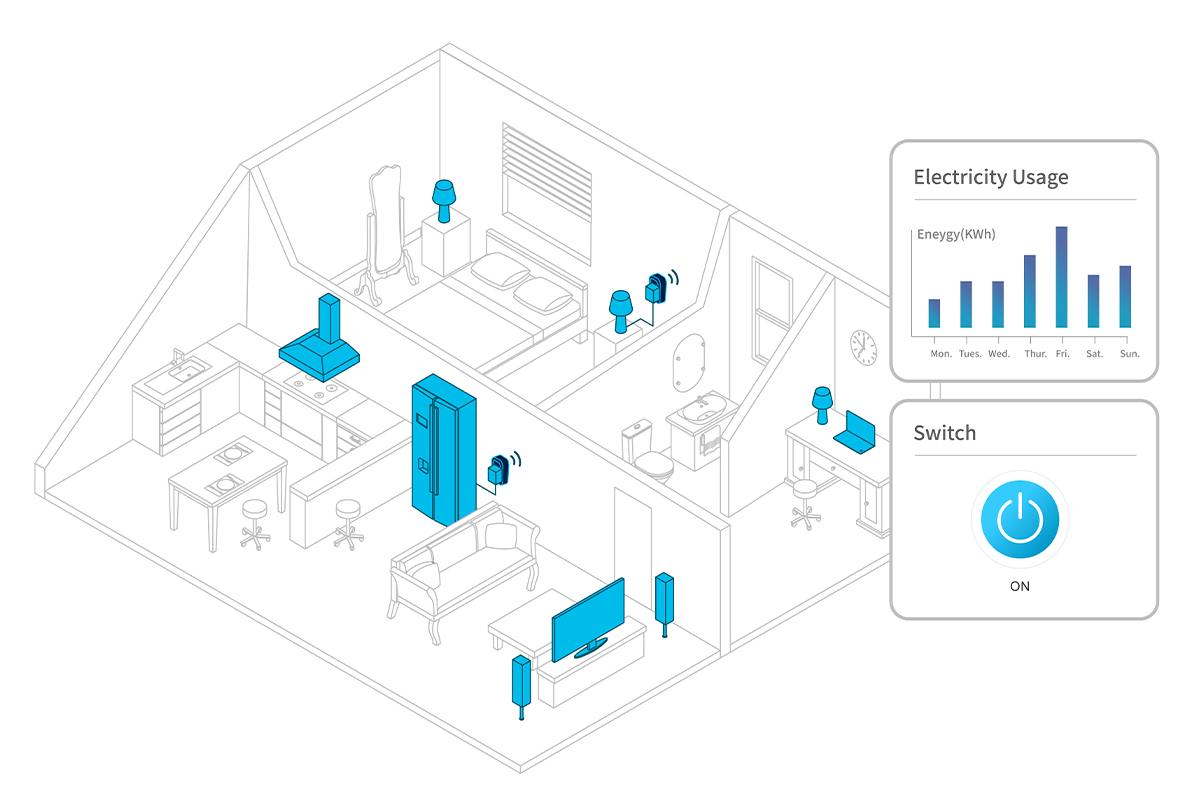

Control inteligente de electrodomésticos

Después de conectar los electrodomésticos a la toma, el interruptor del enchufe se puede controlar de forma remota a través de la aplicación, El tiempo de cuenta regresiva del interruptor se puede configurar, y se pueden visualizar los datos de energía eléctrica consumida por los electrodomésticos. Cuando el enchufe detecta un voltaje/corriente/potencia anormal del aparato, desconecta automáticamente el interruptor, ayudar a los usuarios a minimizar el riesgo de energía y ahorrar en sus facturas de electricidad.

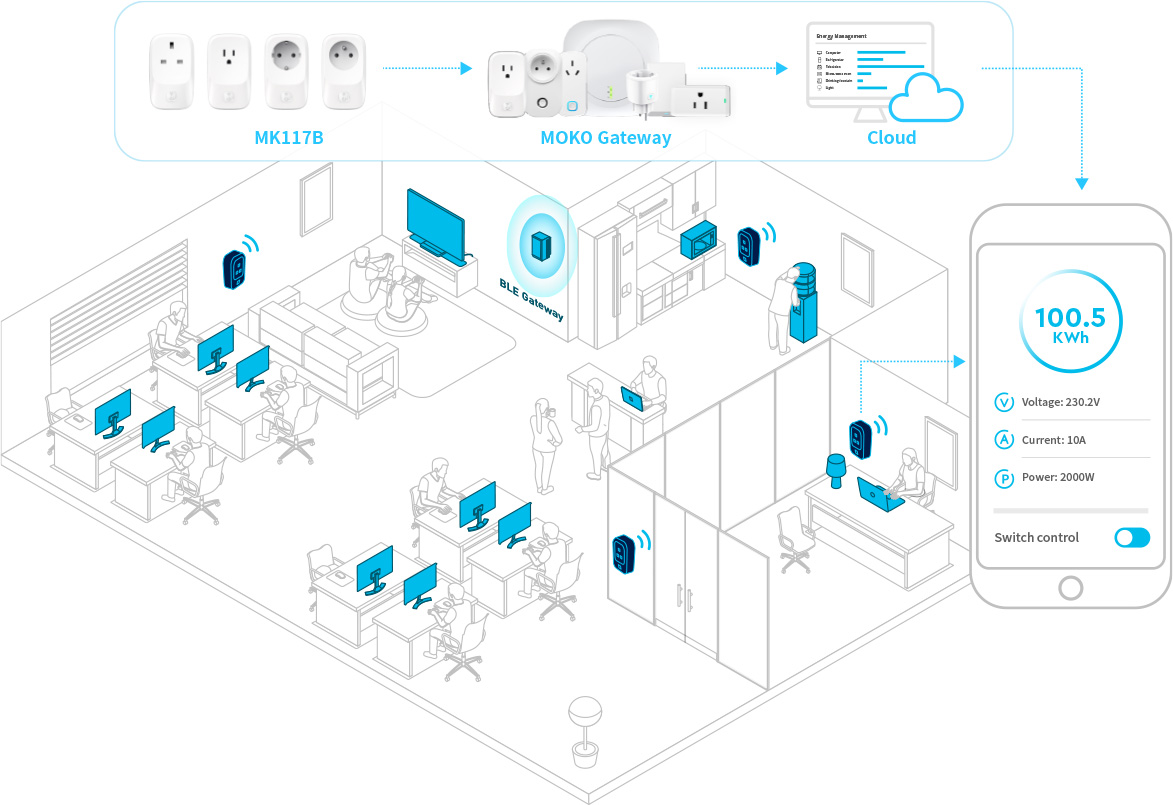

Monitoreo de energía de oficina inteligente

El administrador de la oficina puede utilizar el enchufe inteligente ble para monitorear el consumo de energía de los dispositivos de oficina. El interruptor se puede controlar de forma remota mediante la aplicación y los datos de consumo de energía se pueden obtener en tiempo real para que el administrador pueda determinar qué aparatos consumen más energía.. Y cuando detecta un consumo anormal de energía,se notificará a los usuarios para que respondan en consecuencia.

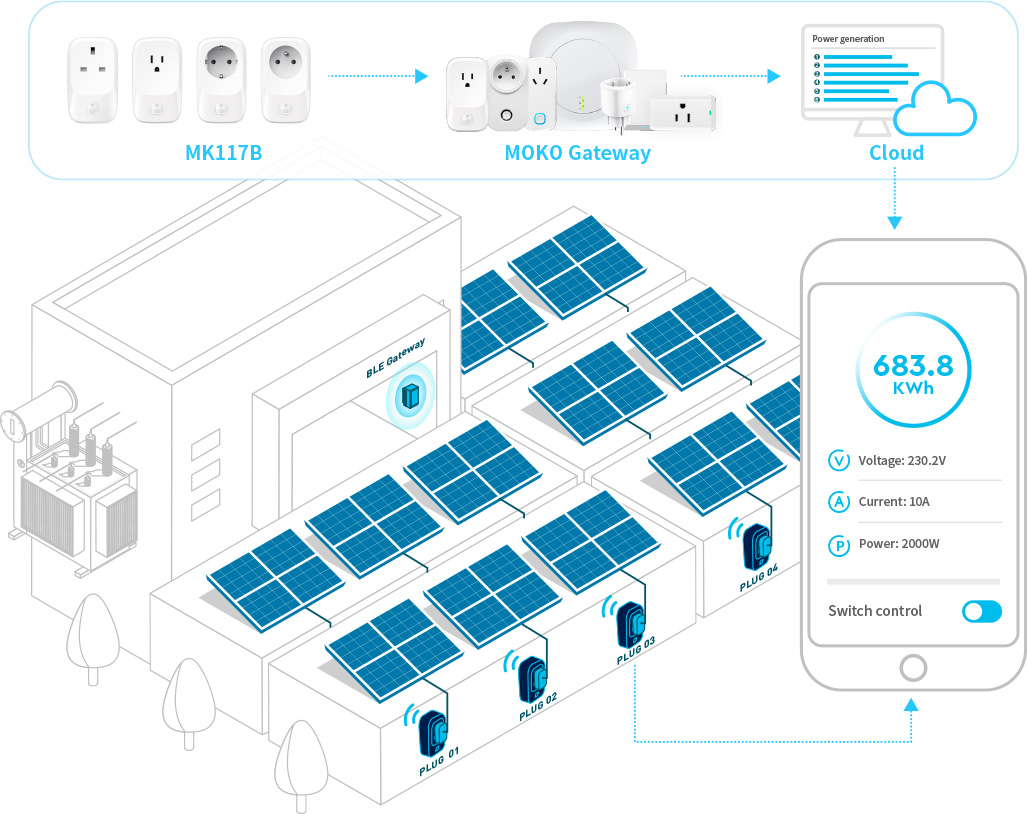

Medición del sistema solar

Desplegando el zócalo en su sistema solar, el zócalo puede medir el voltaje instantáneo, valores de corriente y potencia generados por el sistema e informar los datos de medición en tiempo real a la aplicación. en el servidor, puede calcular cuánta energía e ingresos genera el sistema diariamente/mensualmente/anualmente.

Detalles de diseño

La alta calidad garantiza la seguridad eléctrica, múltiples garantías de seguridad ayudan a minimizar los peligros de quemaduras.
• Material ignífugo PC + ABS
• Garantías de protección múltiple
• Diseño a prueba de niños
• Certificación UL/FCC/CE/UKCA

Diseñado para compatibilidad, hacerlo posible con más formas de comunicación inalámbrica como Bluetooth, Zigbee, Zwave, LoRa, etc..

Solo muestra el dibujo de despiece del tipo de EE. UU.

Descripción técnica

Eléctrico

Fuente de alimentación

100-240VACACIONES, 50/60Hz

Capacidad de salida

16Un máximo

MCU

RTL8720DN

Chip medidor de potencia

RN8209C

Exactitud de medición

± 0,5%

Comunicación

Versión Bluetooth

CONVIRTIÓ 5.0

Chip bluetooth

nRF52833

rango de transmisión

100metro

Rango de conexión

90metro

Soporte de aplicaciones

Android y iOS

Actualización de firmware

OTA

Físico

Toda la vida

5 años

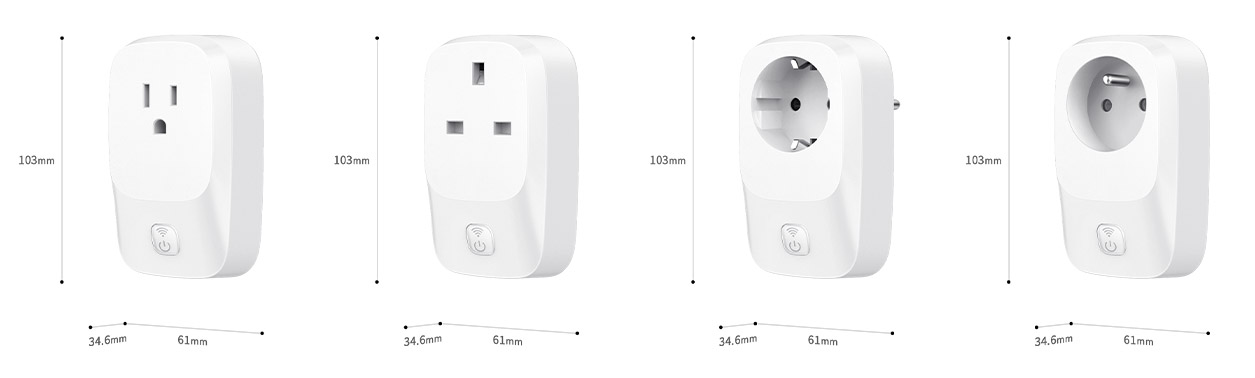

Dimensiones(Alto x ancho x profundidad )

103mm * 61 mm * 34,6 mm

Humedad de funcionamiento

0%~ 95% (Sin condensación)

Temperatura de funcionamiento

0 ºC ~ 40 ºC

Temperatura de almacenamiento

-10° C ~ 50 ° C

Tipo de enchufe

EE. UU. / UE / Francia / Reino Unido

Detalles de hardware

Si el firmware estándar de MOKO no es adecuado para su aplicación, MOKO también le ayuda a desarrollar su propio firmware basado en hardware MOKO
Los relés de grado industrial totalmente certificados tienen un rendimiento confiable
Los relés de grado industrial totalmente certificados tienen un rendimiento confiable
La EEPROM incorporada se utiliza para registrar el consumo de energía localmente
La EEPROM incorporada se utiliza para registrar el consumo de energía localmente
Materiales metálicos de alto rendimiento, estable y confiable
Materiales metálicos de alto rendimiento, estable y confiable
Chip de medición de medidor profesional RN8209C
Chip de medición de medidor profesional RN8209C
Defina de forma flexible varias instrucciones con LED RGB
Defina de forma flexible varias instrucciones con LED RGB
Diseño de hebilla y tornillo, la cubierta superior e inferior está estrechamente combinada
Diseño de hebilla y tornillo, la cubierta superior e inferior está estrechamente combinada
Proporcione SDK de medición de energía de forma gratuita, integrar el SDK y coincidir con el proceso de calibración de fábrica de MOKO puede obtener 0.5% precisión de potencia
Proporcione SDK de medición de energía de forma gratuita, integrar el SDK y coincidir con el proceso de calibración de fábrica de MOKO puede obtener 0.5% precisión de potencia
El diseño sigue estrictamente los estándares de certificación.

Estándares de EE. UU.:
LVD: VDE 0620 / BS 1363 / NFC 61-314 / EN 61058 EMC: EN 301 489-1& -17 RF: EN300 328 / EN 301 893
Salud: EN 62311

Estándares de EE. UU.:
LVD : UL 498A, UL 60730 EMC y RF: FCC Parte 15C y FCC Parte 15E
El diseño sigue estrictamente los estándares de certificación.

Estándares de EE. UU.:
LVD: VDE 0620 / BS 1363 / NFC 61-314 / EN 61058-1 EMC: EN 301 489-1& -52 RF: EN 301 908-13 EMF: EN 50360

Estándares de EE. UU.:
LVD : UL 498A, UL 60730 EMC : FCC PARTE 15C RF: FCC PARTE 24E
Resistencia de muestreo de corriente profesional para optimizar la precisión de la potencia
Resistencia de muestreo de corriente profesional para optimizar la precisión de la potencia
Diseño de circuito de fuente de alimentación AC-DC de baja ondulación y bajo ruido
Diseño de circuito de fuente de alimentación AC-DC de baja ondulación y bajo ruido
Método de diseño flexible, puede reemplazar rápidamente los módulos de comunicación inalámbrica de acuerdo con sus escenarios
Método de diseño flexible, puede reemplazar rápidamente los módulos de comunicación inalámbrica de acuerdo con sus escenarios

Servicio MOKO

MOKO ofrece un servicio integral desde el diseño hasta la producción. Según tus necesidades, MOKO admite métodos de cooperación diferentes y flexibles para completar el proyecto y el producto de manera eficiente.

Más opciones para el servicio OEM y ODM

Fabricado según su archivo de diseño

Coopere con MOKO para desarrollar nuevos productos,para que la experiencia en diseño y fabricación se pueda aplicar rápidamente a su propia aplicación especial

Actualice su propio firmware basado en hardware estándar MOKO
>Diagrama esquemático gratis >SDK de medición de energía gratis

Uso directo de productos estándar MOKO, se puede integrar y comercializar rápidamente
>Código de aplicación gratis

Documentación

Tipo Título Fecha
Producto breve Resumen del producto MK117B_V1.0.pdf 2023-03-29
