Pequeño módulo Bluetooth MK01

  • Solución SoC Nordic® Semiconductor nRF52832
  • Bluetooth 5 (2Extensiones publicitarias de Mbps CSA n. ° 2)
  • 512kB Flash y 64kB RAM
  • Amplio rango de voltaje de suministro: 1.7 V a 3.6 V
  • Conjunto completo de interfaces digitales que incluyen SPI / 2-wire / I²S / UART / PDM / QDEC
  • Etiqueta NFC-A
  • Dimensión: 10.0×10.0x2,0 mm (con escudo)
  • 22 GPIO
  • Antena (MK01A – Antena de chip de cerámica MK01B – conector u.FL)
MK01 Icono de certificado Mosule Bluetooth más pequeño

Instrucción del producto

La serie MK01 es un poderoso, altamente flexible, diminuto Bluetooth® de ultra bajo consumo 5 módulos basados ​​en la solución SoC Nordic® Semiconductor nRF52832, que tiene un 32 bit Arm® Cortex ™ -M4 CPU con unidad de punto flotante funcionando a 64 megahercio.

El módulo Bluetooth más pequeño MK01 tiene un tamaño ultra pequeño de 10 mm x 10 mm con 28 LGA (Matriz de cuadrícula terrestre) 0.4pasadores de almohadilla de mm x 0,4 mm que proporcionan 22 GPIO (incluso 32.768 cristal de kHz y pines de reinicio) de nRF52832CIAA (Paquete WLCSP).

El módulo Bluetooth de la serie MK01 tiene dos modelos diferentes: MK01A & MK01B.

Diagrama de estructura del módulo Bluetooth Tiny MK01
MK01A Smallest Bluetooth module

MK01A

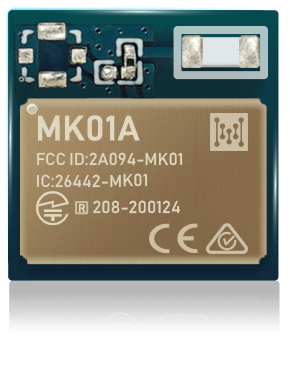

MK01A integra una antena de chip de cerámica de alto rendimiento.

MK01B Smallest Bluetooth module

MK01B

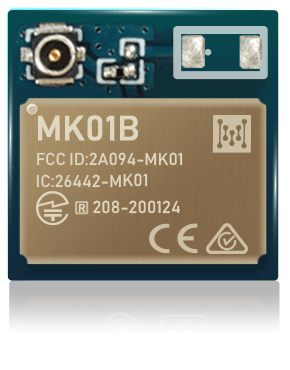

MK01B usa un conector u.FL y requiere una antena externa.

Especificaciones del producto

DetalleDescripción
Bluetooth
Versión de BluetoothBluetooth 5.2 SoC,compatible con Bluetooth de baja energía, Central y periférico concurrentes, 2M LE PHY, 1M LE PHY, Extensiones publicitarias, CSA #2, Malla Bluetooth
SeguridadAES-128
LAS conexionesCentral concurrente, observador, periférico, y funciones de locutor con hasta veinte conexiones simultáneas junto con un observador y un locutor
Radio
Frecuencia2360megahercio - 2500Megahercio
ModulacionesGFSK en 1 Mbps, 2 Tasas de datos de Mbps
Transmitir poder+4 dBm máximo
Sensibilidad del receptor-96 Sensibilidad dBm en modo Bluetooth Low Energy
AntenaMK01A - Viruta de cerámica, Ganancia pico: 0.9dBi / Eficiencia: -1.8dB (66%)
MK01B - Ganancia pico: 3dBi / Eficiencia: 85% (2.4Antena dipolo de montaje en terminal GHz 3dBi)
Distancia de publicidad a 1 MbpsMK01A - mas que 80 metros
MK01B - mas que 150 medidores que utilizan una antena dipolo de montaje en terminal 3dBi de 2,4 GHz
Consumo actual
TX solamente (DCDC habilitado, 3V) @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm7.5mamá / 5.3mamá / 4.2mamá / 3.2mamá / 2.7mamá
TX solo a + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm16.6mamá / 11.6mamá / 9.3mamá / 7.0mamá / 5.9mamá
Solo RX (DCDC habilitado, 3V) @ 1Msps / 1Msps BLE5.4mamá
RX solo a 1 Msps / 1Mbps BLE11.7mamá
Solo RX (DCDC habilitado, 3V) @ 2Msps / 2Msps BLE5.8mamá
RX solo a 2 Msps / 2Mbps BLE12.9mamá
Modo apagado del sistema (3V)0.3etc.
Modo apagado del sistema con 64 kB de retención de RAM (3V)0.7etc.
Modo encendido del sistema, sin retención de RAM, despertar en RTC (3V)1.9etc.
Diseño mecanico
DimensionesLongitud: 10mm ± 0,2 mm Anchura: 10mm ± 0,2 mm Altura: 2.0mm + 0,1 mm / -0,15 mm
Paquete36 LGA (Matriz de cuadrícula terrestre) almohadillas
Material de PCBFR-4
Impedancia50 Ω
Hardware
UPCProcesador ARM® Cortex®-M4 de 32 bits con FPU, 64 megahercio
Memoria512 kB flash / 64 kB RAM
Interfaces3maestro / esclavo xSPI con EasyDMA
2Maestro / esclavo de 2 hilos compatible con xI2C
22xGPIO
7ADC de x12 bits
UART (CTS / RTS) con EasyDMA
I2S con EasyDMA
PWM
PDM
NFC-A
Fuente de alimentación1.7V a 3.6V
Rango de temperatura de funcionamiento-40 a 85 ℃

Tabla de evaluación

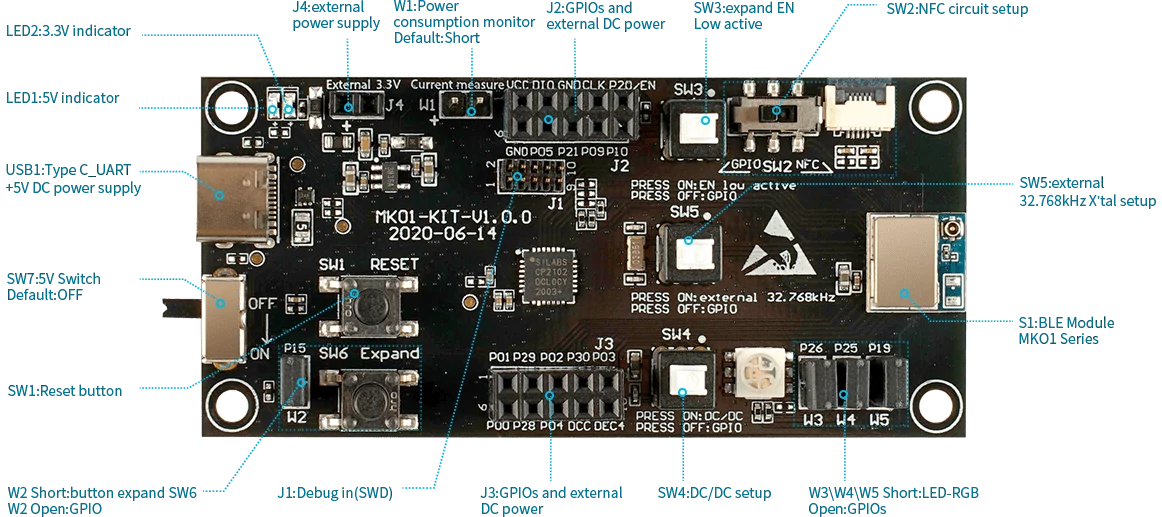

La placa de evaluación MK01-KIT es aplicable para el módulo mini Bluetooth® MK01A y MK01B. Es una placa de evaluación con todas las funciones que proporciona un pin de E / S completo y un pin de depuración(SWD) a los encabezados, externo 32.768 configuración de cristal de kHz, Configuración del regulador DC / DC, puerto de alimentación a través de USB Type-C, Conector FPC de antena NFC, un botón RESET, un botón de usuario y un LED RGB de usuario. Las placas de evaluación también brindan la opción de alimentarse con una batería de celda de moneda CR2032 y tienen un orificio de detección de corriente para permitir mediciones de corriente convenientes.

placa de desarrollo para pequeño módulo bluetooth mk01

Enlaces de soporte

ArticuloDescripciónEnlace
Solución de chip principalPara obtener una descripción completa del nRF52832. Consulte las especificaciones del producto Nordic nRF52832.https://infocenter.nordicsemi.com/pdf/nRF52832_PS_v1.4.pdf
Manual de usuarioIntroducción sobre cómo utilizar la transmisión transparente BLE UARThttp://doc.mokotechnology.com/index.php?s=/page/170
Introducir principalmente cómo utilizar la función integrada maestro-esclavo a través de los comandos AThttp://doc.mokotechnology.com/index.php?s=/page/20
EsquemáticoEsquema para MK01Ahttps://www.mokosmart.com/pdf/MK01A_V1.0.0_20200615.pdf
Esquema para MK01Bhttps://www.mokosmart.com/pdf/MK01B_V1.0.0_20200615.pdf
Esquema de la placa de evaluación MK01-KIThttps://cloud.mokosmart.com/index.php/s/NB7tHDerNdgbHDa
