Módulo MK07 nRF52833 + Módulo de malla
- Solución SoC Nordic® Semiconductor nRF52833
- Bluetooth (Localización de dirección / 2 Mbps / CSA # 2 / Extensiones publicitarias / Largo alcance)
- 64 CPU ARM® Cortex-M4F de MHz
- 512kB Flash y 128kB RAM
- 1.7 V a 5.5 V
- UART / SPI / TWI / PDM / PWM / ADC

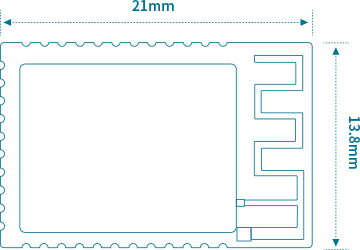

- 21 X 13.8 x 2,3 mm (con escudo)
- 42 GPIO
- Antena(MK07A – Antena PCB / MK07B – conector u.FL)
- SoC multiprotocolo altamente flexible ideal para Bluetooth® Low Energy, ANT +, Zigbee, Hilo (IEEE 802.15.4) aplicaciones inalámbricas de ultra bajo consumo.
Instrucción del producto
El módulo MK07 nRF52833 es un fuerte, altamente adaptable, módulo de malla Bluetooth de ultra bajo consumo compatible con Bluetooth 5.1, basado en la solución SoC Nordic® Semiconductor nRF52833, que tiene un 32 bit Arm® Cortex ™ -M4 CPU con la unidad de punto flotante funcionando a 64 megahercio.
Los módulos MK07 nRF52833 llevan todos los recursos de E / S y pines de alimentación. Los módulos de la serie MK07 tienen funciones líderes en la industria de USB de velocidad completa, SPI de alta velocidad, NFC-A, y potencia de salida de + 8dBm. La combinación de mayor potencia de salida y Bluetooth 5 la tecnología de largo alcance (De largo alcance) La función garantiza que el módulo MK07 nRF52832 se convierta en una conexión potente y una elección perfecta para aplicaciones de hogares inteligentes con una cobertura de edificios completa.. El MK07 se puede personalizar y diseñar para admitir un rendimiento de alta temperatura de hasta 105 ° C, por lo que es una opción ideal para iluminación profesional y otras aplicaciones industriales.
El módulo de malla Bluetooth MK07 resalta todas las características y capacidades del hardware nRF52833, incluido el acceso USB, hasta +8 dBm de potencia de transmisión hasta 5,5 V consideraciones de suministro, y etiqueta NFC (tipo 2 / 4) implementación. Las certificaciones reglamentarias completas permiten una comercialización más rápida, y la reducción del riesgo de desarrollo completa la simplificación de MOKO SMART de su próximo diseño de Bluetooth!
El módulo de malla Bluetooth de la serie MK07 tiene dos modelos diferentes: MK07A y MK07B.

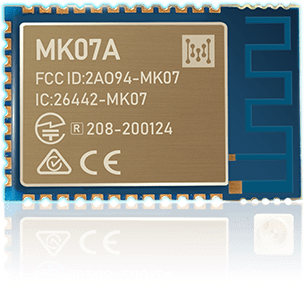

MK07A
MK07A integra una antena PCB de alto rendimiento.

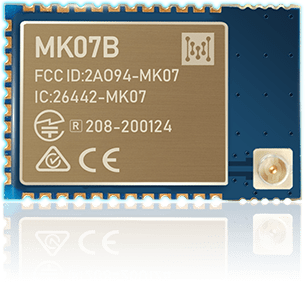

MK07B
MK07B usa un conector u.FL y requiere una antena externa.
Especificaciones del producto
| Detalle | Descripción |
| Bluetooth | |
| Versión de Bluetooth | Bluetooth 5.2 SoC Bluetooth® de baja energía Hallazgo de dirección 2M LE PHY, 1M LE PHY, LE PHY codificado Extensiones publicitarias CSA #2, De largo alcance |
| Seguridad | AES-128 |
| Hallazgo de dirección | Ángulo de llegada (AoA) Ángulo de salida (AoD) |
| Radio | |
| Frecuencia | 2360megahercio - 2500Megahercio |
| Modulaciones | GFSK en 1 Mbps, 2 Mbps, 250 kbps(IEEE 802.15.4-2006) y largo alcance (125 kbps y 500 kbps) tasas de transferencia de datos |
| Transmitir poder | +4 dBm máximo |
| Sensibilidad del receptor | -104 Sensibilidad dBm en 125 modo de baja energía de Bluetooth® kbps (de largo alcance) -97 Sensibilidad dBm en 1 Modo de baja energía de Mbps Bluetooth® |
| Antena | PCB antena de seguimiento de PCB(MK07A) Antena externa de 2,4 Ghz(MK07B) |
| Distancia de publicidad a 1 Mbps | Mas que 120 metros(MK07A) |
| Consumo actual | |
| TX solamente (DCDC habilitado, 3V) @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 7mamá / 4.6mamá / 3.6mamá / 2.5mamá / 2.1mamá |
| TX solo a + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm | 15.4mamá / 10.1mamá / 7.8mamá / 5.4mamá / 4.3mamá |
| Solo RX (DCDC habilitado, 3V) @ 1Msps / 1Msps BLE | 4.6mamá |
| RX solo a 1 Msps / 1Mbps BLE | 10.0mamá |
| Solo RX (DCDC habilitado, 3V) @ 2Msps / 2Msps BLE | 5.2mamá |
| RX solo a 2 Msps / 2Mbps BLE | 11.2mamá |
| Modo apagado del sistema （3V） | 0.3etc. |
| Modo apagado del sistema con 24 retención de RAM en kB (3V) | 0.5etc. |
| Modo encendido del sistema con 24 retención de RAM en kB, despertar en RTC (3V) | 1.5etc. |
| Modo encendido del sistema ,sin retención de RAM, despertar en RTC (3V) | 1.4etc. |
| Diseño mecanico | |
| Dimensiones | Longitud: 21mm ± 0,2 mm
Anchura: 13.8mm ± 0,2 mm Altura: 2.3mm + 0,1 mm / -0,15 mm |
| Paquete | 34 Pasadores de medio agujero plateados |
| Material de PCB | FR-4 |
| Impedancia | 50 Ω |
| Hardware | |
| UPC | Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 megahercio |
| Memoria | 512 kB flash / 128 kB RAM |
| Interfaces | Maestro / esclavo SPI
TWI maestro / esclavo 22xGPIO 8ADC de x12 bits UART PWM PDM QDEC |
| Fuente de alimentación | 1.7V hasta 5,5 V |
| Rango de temperatura de funcionamiento | -40 a 85 ℃ (-40 hasta + 105 ° C se puede personalizar) |
Enlaces de soporte
| Articulo | Descripción | Enlace |
| Solución de chip principal | nRF52832 Especificación de producto | https://infocenter.nordicsemi.com/pdf/nRF52833_PS_v1.3.pdf |
| Manual de usuario | Transmisión transparente Bluetooth UART | https://www.mokosmart.com/pdf/BluetoothGuide-V1.0-20091001.pdf |
| Ficha de datos - Módulo Bluetooth MK07 | https://www.mokosmart.com/pdf/MK07_Bluetooth_Moduel_Datasheet-V1.1_20101501.pdf | |
| Esquemático | Esquemático - MK07A | https://www.mokosmart.com/pdf/MK07A_Schematic-V1.0-20091201.pdf |
| Esquemático - MK07B | https://www.mokosmart.com/pdf/MK07B_Schematic-V1.0-20091201.pdf | |
| Lista de productos - Módulo bluetooth | https://mokosmart.com/pdf/MOKO%20Bluetooth%20Module%20Family-20090401.pdf |
