Módulo MK05 nRF52810 Compatible con Bluetooth 5.0

  • Solución SoC Nordic® Semiconductor nRF52810
  • Bluetooth 5 (2 Mbps / CSA #2)
  • 64 CPU ARM® Cortex-M4F de MHz
  • 192kB Flash y 24kB RAM
  • 1.7 V a 3.6 V
  • UART / SPI / TWI / PDM / PWM / ADC
  • 21 X 13.8 x 2,3 mm (con escudo)
  • 30 GPIO
  • Antena(MK05A – Antena PCB / MK05B – conector u.FL)
  • SoC multiprotocolo altamente flexible ideal para Bluetooth® Low Energy, Aplicaciones inalámbricas ANT + y 2,4 GHz de potencia ultrabaja.
MK01 Icono de certificado Mosule Bluetooth más pequeño

Instrucción del producto

El módulo nRF52810 de la serie MK05 es un módulo Bluetooth de gama baja lanzado por MOKO, utilizando la solución SoC Nordic nRF52810.

El MK05 nRF52810 Bluetooth 5.0 El módulo tiene capacidades multiprotocolo con concurrencia de protocolo completo. Es compatible con BLE® (Bluetooth de baja energía) y un 2 Tasa de bits de Mbps de Bluetooth 5, proporcionando un mayor rendimiento de la aplicación y hasta 50% ahorros de energía. Es compatible con el algoritmo de selección de canales. #2 (CSA #2), lo que mejora su capacidad para coexistir con otros dispositivos Bluetooth LE.

El módulo Bluetooth nRF52810 de la serie MK05 es un módulo Bluetooth de gama baja lanzado por MOKO. La serie MK05 tiene el mismo tamaño y diseño de paquete que la serie MK02, para una implementación sencilla en nRF52832 y nRF52810. Esto no modifica el cambio rápido del diseño de PCBA. MK05 tiene un rendimiento de muy alto costo. Con el firmware de comando MOKO AT pregrabado, MK05 se puede utilizar rápidamente como función de periférico + Broadcaster para realizar la aplicación IoT de los clientes.’ Transmisión transparente Bluetooth.

Bluetooth serie MK05 5.0 El módulo tiene dos modelos diferentes: MK05A y MK05B.

Diagrama de estructura del módulo Bluetooth
MK05B Bluetooth 5.0 Banner del módulo nRF52810

MK05A

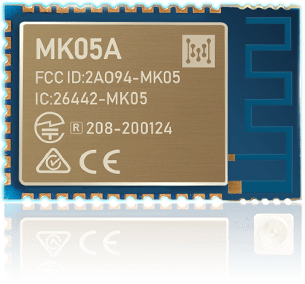

MK05A integra una antena PCB de alto rendimiento

MK05A Bluetooth 5.0 Banner del módulo nRF52810

MK05B

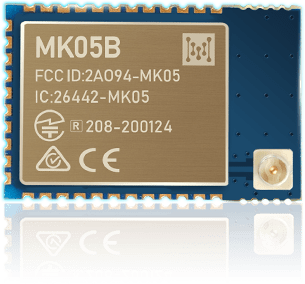

MK05B usa un conector u.FL y requiere una antena externa

Especificaciones del producto

Detalle Descripción
Bluetooth
Versión de Bluetooth Bluetooth® 5.2 SoC,compatible con Bluetooth de baja energía, 2M LE PHY, 1M LE PHY, CSA #2
Seguridad AES-128
Radio
Frecuencia 2360megahercio - 2500Megahercio
Modulaciones GFSK en 1 Mbps, 2 Tasas de datos de Mbps
Transmitir poder +4 dBm máximo
Sensibilidad del receptor -96 Sensibilidad dBm en Bluetooth Low Energy 1 Modo Mbps
Antena Antena de rastreo de PCB(MK05A)
Antena externa de 2,4 Ghz(MK05B)
Distancia de publicidad a 1 Mbps Mas que 120 metros(MK05A)
Consumo actual
TX solamente (DCDC habilitado, 3V) @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm 7mamá / 4.6mamá / 3.6mamá / 2.5mamá / 2.1mamá
TX solo a + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm 15.4mamá / 10.1mamá / 7.8mamá / 5.4mamá / 4.3mamá
Solo RX (DCDC habilitado, 3V) @ 1Msps / 1Msps BLE 4.6mamá
RX solo a 1 Msps / 1Mbps BLE 10.0mamá
Solo RX (DCDC habilitado, 3V) @ 2Msps / 2Msps BLE 5.2mamá
RX solo a 2 Msps / 2Mbps BLE 11.2mamá
Modo apagado del sistema (3V) 0.3etc.
Modo apagado del sistema con 24 retención de RAM en kB (3V) 0.5etc.
Modo encendido del sistema con 24 retención de RAM en kB, despertar en RTC (3V) 1.5etc.
Modo encendido del sistema, sin retención de RAM, despertar en RTC (3V) 1.4etc.
Diseño mecanico
Dimensiones Longitud: 21mm ± 0,2 mm
Anchura: 13.8mm ± 0,2 mm
Altura: 2.3mm + 0,1 mm / -0,15 mm
Paquete 34 Pasadores de medio agujero plateados
Material de PCB FR-4
Impedancia 50 Ω
Hardware
UPC Procesador ARM® Cortex®-M4 de 32 bits con FPU, 64 megahercio
Memoria 192 kB flash / 24 kB RAM
Interfaces Maestro / esclavo SPI
TWI maestro / esclavo
UART
PWM
PDM
QDEC
22 X GPIO
8 X 12 bit ADC
Fuente de alimentación 1.7V a 3.6V
Rango de temperatura de funcionamiento -40 a 85 ℃

Enlaces de soporte

Articulo Descripción Enlace
Solución de chip principal nRF52832 Especificación de producto https://infocenter.nordicsemi.com/pdf/nRF52810
_PS_v1.3.pdf
Manual de usuario Transmisión transparente Bluetooth UART https://www.mokosmart.com/pdf/BluetoothGuide.pdf
Ficha de datos - Módulo Bluetooth MK05 https://www.mokosmart.com/pdf/MK05_Bluetooth_
Moduel_Datasheet-V1.pdf
Esquemático Esquemático - MK05A https://www.mokosmart.com/pdf/MK05ASchematic.pdf
Esquemático - MK05B https://www.mokosmart.com/pdf/MK05BSchematic.pdf
Lista de productos - Módulo bluetooth https://mokosmart.com/pdf/MOKOBluetoothModule
Familia.pdf
