MK14 nRF52805 Modul + Bluetooth 5.2

  • Nordic® Semiconductor nRF52805 SoC-Lösung
  • Bluetooth 5 (2 Mbit / s,CSA #2)
  • 64 MHz ARM® Cortex-M4F-CPU
  • 192kB Flash und 24kB RAM
  • 1.7 V bis 3.6 V.
  • UART,SPI,TWI,ADC
  • 12.1 x 8.9 x 2,0 mm (mit Schild)
  • 8 GPIOs
  • Antenne(MK14A – PCB-Antenne , MK14B – u.FL Stecker)
  • Hochflexibler Multiprotokoll-SoC, ideal geeignet für Bluetooth® Low Energy, ANT + und 2,4 GHz drahtlose Anwendungen mit extrem geringem Stromverbrauch
MK01 Kleinstes Bluetooth Mosule Zertifikat Symbol

Produktanleitung

Das nRF52805-Modul der MK14-Serie ist ein sehr kostengünstiges Bluetooth-Modul, das von MOKOsmart unter Verwendung des neuesten nordischen Bluetooth 5.2SoC-nRF52805 entwickelt wurde.

MK14 Bluetooth 5.2 Das Modul hat eine sehr kleine Größe von 12,1 mm x 8,9 mm, mit einem HF-Design, das von MOKOsmart-Ingenieuren professionell angepasst wurde, und kann schnell auf der Leiterplatte des Benutzers angeordnet werden. Die MK14-Serie unterstützt Multiprotokoll Bluetooth Low Energy und 2,4 GHz, Das Radio kann eine Leistung von bis zu +4 dBm und eine Empfindlichkeit von -97 dBm liefern (1 Mbit / s Bluetooth Low Energy), Linkbudget von 101dBm, mit 2 Mbps Low Energy Bluetooth High Rate-Modus und erweiterter Kanalauswahlalgorithmus #2 (CSA #2) Funktion.

Das Bluetooth nRF52805-Modul der MK14-Serie verfügt über zwei verschiedene Modelle - MK14A und MK14B

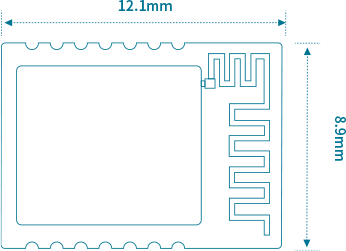

MK14 Bluetooth nrf52805 Modul Strukturdiagramm

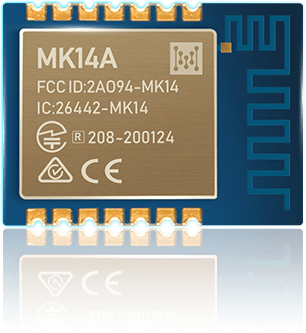

Bluetooth nRF52805 Modul MK14A

MK14A

MK14A integriert eine Hochleistungs-PCB-Antenne

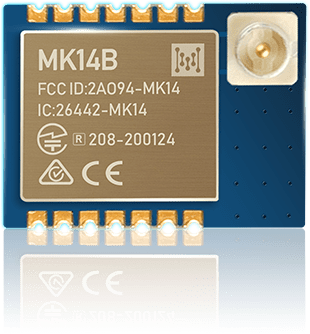

Bluetooth nRF52805 Modul MK14B

MK14B

MK14B verwendet einen u.FL-Anschluss und benötigt eine externe Antenne.

Produktspezifikationen

Detail Beschreibung
Bluetooth
Merkmal Bluetooth® Low Energy
1M LE PHY
CSA #2
Sicherheit AES-128
Radio
Frequenz 2360MHz - 2500Mhz
Modulationen GFSK bei 1 Mbit / s-Raten
Sendeleistung +4 dBm maximal
Konfigurierbar bis -40dBm
Empfangsempfindlichkeit - 97 dBm bei Bluetooth® LE / 2,4 GHz 1 Mbit / s-Modus
- 94 dBm bei Bluetooth® LE / 2,4 GHz 2 Mbit / s-Modus
- 94 dBm bei 1 Mbit / s ANT-Modus
Antenne Leiterplatten-Trace-Antenne(MK14A)
Externe 2,4-GHz-Antenne(MK14B)
Mechanische Konstruktion
Maße Länge: 12.1mm ± 0,2 mm
Breite: 8.9mm ± 0,2 mm
Höhe: 2.0mm + 0,1 mm / -0,15 mm
Paket 14 Überzogene Halblochstifte
Leiterplattenmaterial FR-4
Impedanz 50 Ω
Hardware
Zentralprozessor ARM® Cortex®-M4 32-Bit-Prozessor mit FPU, 64 MHz
Erinnerung 192kB Blitz / 24 kB RAM
Schnittstellen SPI Master / Slave mit EasyDMA
UART (CTS / RTS) mit EasyDMA
Quadraturdecoder (QDEC)
2x Echtzeitzähler (RTC)
2x 12-Bit, 200ksps ADC
10 GPIOs
Netzteil 1.7V bis 3,6 V.
Betriebstemperaturbereich -40 zu 85 ℃
Uhrzeitsteuerung 32.768 kHz +/-20 ppm Kristalloszillator
Leistungsregler DC / DC-Regler einrichten

Support-Links

Artikel Beschreibung Verknüpfung
Hauptchip-Lösung nRF52805 Produktspezifikation https://infocenter.nordicsemi.com/pdf/nRF52805_PS_v1.2.pdf
Benutzerhandbuch Transparente Bluetooth UART-Übertragung https://www.mokosmart.com/pdf/BluetoothGuide-V1.0-20091001.pdf
Datenblatt - MK14 Bluetooth-Modul
Schema Schema - MK14A
Schema - MK14B
Produktliste - Bluetooth-Modul https://mokosmart.com/pdf/BluetoothModuleFamily.pdf
