MK07nRF52833モジュール + メッシュモジュール

  • Nordic®SemiconductornRF52833SoCソリューション
  • ブルートゥース (方向探知/ 2 Mbps / CSA#2 /広告拡張/長距離)
  • 64 MHzARM®Cortex-M4FCPU
  • 512kBフラッシュと128kBRAM
  • 1.7 V〜 5.5 V
  • UART / SPI / TWI / PDM / PWM / ADC
  • 21 バツ 13.8 x 2.3mm (シールド付き)
  • 42 GPIO
  • アンテナ(MK07A – PCBアンテナ / MK07B – u.FLコネクタ)
  • Bluetooth®LowEnergyに最適な柔軟性の高いマルチプロトコルSoC, ANT +, Zigbee, 糸 (IEEE 802.15.4) 超低電力ワイヤレスアプリケーション.
MK01最小Bluetooth Mosule証明書アイコン

製品の説明

MK07nRF52833モジュールは強力です, 適応性が高い, Bluetoothをサポートする超低電力Bluetoothメッシュモジュール 5.1, Nordic®SemiconductornRF52833SoCソリューションに基づく, ある 32 ビットArm®Cortex™-浮動小数点ユニットを搭載したM4CPU 64 MHz.

MK07 nRF52833モジュールは、すべてのI / Oリソースと電源ピンを導き出します. MK07シリーズモジュールは、フルスピードUSBの業界をリードする機能を備えています, 高速SPI, NFC-A, および+ 8dBmの出力電力. より高い出力電力とBluetoothの組み合わせ 5 テクノロジーの長距離 (長距離の) この機能により、MK07 nRF52832モジュールが強力な接続になり、包括的な建物をカバーするスマートホームアプリケーションに最適です。. MK07は、105°Cまでの高温性能をサポートするようにカスタマイズおよび設計できます。, 業務用照明やその他の産業用アプリケーションに最適です。.

MK07 Bluetoothメッシュモジュールは、USBアクセスを含むすべてのnRF52833ハードウェア機能を引き出します, まで +8 最大5.5Vの電源に関するdBm送信電力の考慮事項, およびNFCタグ (タイプ 2 / 4) 実装. 完全な規制認証により、市場投入までの時間を短縮できます, 開発リスクの軽減により、MOKOSMARTによる次のBluetooth設計の簡素化が完了します!

MK07シリーズBluetoothメッシュモジュールには、MK07AとMK07Bの2つの異なるモデルがあります。.

Bluetoothモジュールの構造図

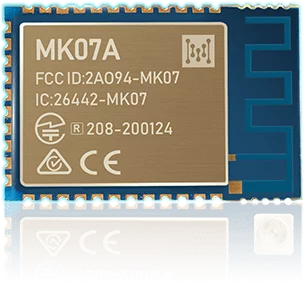

MK07ABluetoothメッシュnRF52833モジュールバナー

MK07A

MK07Aは高性能PCBアンテナを統合しています.

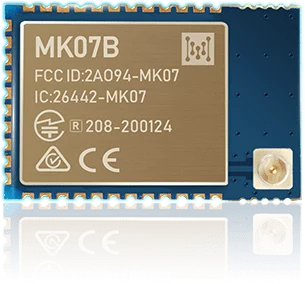

MK07B MK07nRF52833モジュール + メッシュモジュールバナー

MK07B

MK07Bはu.FLコネクタを使用し、外部アンテナが必要です.

製品仕様

細部 説明
ブルートゥース
Bluetoothバージョン ブルートゥース 5.2 SoC Bluetooth®LowEnergy 方向探知 2M LE PHY, 1M LE PHY, コード化されたLEPHY 広告表示オプション CSA #2, 長距離
安全保障 AES-128
方向探知 到着角度 (AoA)
出発角度 (AoD)
無線
周波数 2360MHz - 2500Mhz
変調 GFSK 1 Mbps, 2 Mbps, 250 kbps(IEEE 802.15.4-2006) と長距離 (125 kbpsおよび 500 kbps) データレート
送信電力 +4 最大dBm
受信感度 -104 dBm感度 125 kbpsBluetooth®低エネルギーモード (長距離) -97 dBm感度 1 MbpsBluetooth®低エネルギーモード
アンテナ PCBPCBトレースアンテナ(MK07A)
外部2.4Ghzアンテナ(MK07B)
アドバタイズ距離@ 1Mbps より多い 120 メートル(MK07A)
消費電流
TXのみ (DCDCが有効, 3V) @ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm 7mA / 4.6mA / 3.6mA / 2.5mA / 2.1mA
TXのみ@ + 4dBm / 0dBm / -4dBm / -20dBm / -40dBm 15.4mA / 10.1mA / 7.8mA / 5.4mA / 4.3mA
RXのみ (DCDCが有効, 3V) @ 1Msps / 1Msps BLE 4.6mA
RXのみ@ 1Msps / 1Mbps BLE 10.0mA
RXのみ (DCDCが有効, 3V) @ 2Msps / 2Msps BLE 5.2mA
RXのみ@ 2Msps / 2Mbps BLE 11.2mA
システムOFFモード(3V) 0.3等
フルシステムオフモード 24 kBRAMの保持 (3V) 0.5等
フルのシステムオンモード 24 kBRAMの保持, RTCで目を覚ます (3V) 1.5等
システムオンモード ,RAM保持なし, RTCで目を覚ます (3V) 1.4等
機械設計
外形寸法 長さ: 21mm±0.2mm
幅: 13.8mm±0.2mm
高さ: 2.3mm + 0.1mm / -0.15mm
パッケージ 34 メッキハーフホールピン
PCB材料 FR-4
インピーダンス 50 Ω
ハードウェア
CPU ARM®Cortex®-M432ビットプロセッサとFPU, 64 MHz
記憶 512 kBフラッシュ / 128 kB RAM
インターフェース SPIマスター/スレーブ
TWIマスター/スレーブ
22xGPIO
8x12ビットADC
UART
PWM
PDM
QDEC
電源 1.7V〜5.5V
使用温度範囲 -40 に 85 ℃ (-40 + 105°Cまでカスタマイズ可能)

サポートリンク

項目 説明 リンク
メインチップソリューション nRF52832製品仕様 https://infocenter.nordicsemi.com/pdf/nRF52833
_PS_v1.3.pdf
ユーザーマニュアル BluetoothUART透過伝送 https://www.mokosmart.com/pdf/BluetoothGuide-V1.pdf
データシート - MK07Bluetoothモジュール https://www.mokosmart.com/pdf/MK07_Bluetooth_
Moduel_Datasheet-V1.pdf
回路図 回路図 - MK07A https://www.mokosmart.com/pdf/MK07A_Schematic
-V1.pdf
回路図 - MK07B https://www.mokosmart.com/pdf/MK07B_Schematic
-V1.pdf
製品一覧 - Bluetoothモジュール https://mokosmart.com/pdf/MOKOBluetoothModule
Family.pdf
