MK19は強力です, 世界をリードする Nordic® Semiconductor nRF54L15 SoC ソリューションをベースとした、柔軟性とコスト効率の高い Bluetooth モジュール, 超低電力マルチプロトコル 2.4GHz 無線と MCU 機能が統合されており、 128 MHz Arm® Cortex™-M33 プロセッサ, 包括的な周辺機器セット, スケーラブルなメモリ構成により、 1.5 MB NVM と 256 KB RAM.
MK19 モジュールは、MK02 などのほとんどの MOKO Bluetooth モジュールのサイズとパッケージに従います。 (nRF52832 SoC), MK07 (nRF52833 SoC), MK08 (nRF52840 SoC) そしてMK13 (nRF5340 SoC), ハードウェアを再設計することなく、ハードウェアを最新かつ強力な nRF54L15 Bluetooth ソリューションに簡単かつ迅速にアップグレードできます。.

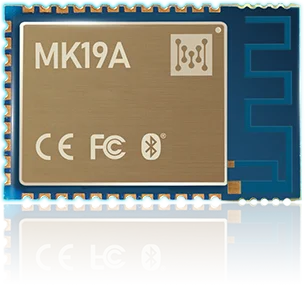

MK19A
PCBアンテナを使用. 別のアンテナを設計する必要はありません. u.FLコネクタはPCBに実装されません.

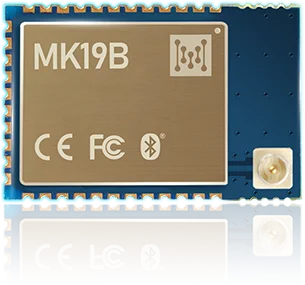

MK19B
PCB アンテナが無効になっています. u.FL コネクタに接続するには、外部 2.4Ghz アンテナを選択する必要があります.
| 細部 | 説明 |
| チップ | nRF54L15 |
| Bluetoothバージョン | ブルートゥース 6.0 |
| MCU | ARM® コーテックス®-M33, 128 MHz |
| 羊 | 256 KB |
| 閃光 | 1524 KB 不揮発性メモリ (RRAM) |
| Tx Power | -46 dBm〜 +8 dBm, 1 dB ステップ サイズから -10 dBm〜 +8 dBm |
| 受信感度 | -96 dBm感度 1 MbpsBluetooth®LEモード
-104 dBm感度 125 kbpsBluetooth®LEモード -101 IEEEでのdBm感度 802.15.4 とともに 37 バイトパケット長 |
| クロック制御 | オンチップ 128 MHz位相ロックループ (PLL) 内部発振器付き 32MHz水晶発振器 埋め込み 32.768 kHz RC 発振器および外部 32.768kHz 水晶発振器 |
| 電源 | 1.7V～3.6V DC |
| パワーレギュレーター | DC / DC降圧セットアップ用のスイッチングレギュレータ |
| 消費電力 | ピーク電流 10.0 mA (BLE送信 1 Mbps@ +8 dBmおよび3.0V) 3.0 等 (GRTC によるシステム オン アイドル (XOSC) そして 256 KB RAM) 0.6 等 (システムオフ) |
| アンテナ | MK19A – PCB トレースアンテナ MK19B – u.FLコネクタ |
| ピンの数量 | 34 半穴ピンと 4 丸いデバッグパッドピン |
| GPIO | 28 |
| 動作温度 | -40 85°Cまで 拡張工業用温度 -40 + 105°Cまでカスタマイズ可能 |
| モジュールの寸法 | 長さ: 21mm±0.2mm 幅: 13.8mm±0.2mm 高さ: 2.3mm + 0.1mm / -0.15mm |
| タイプ | 題名 | 日にち |
|---|---|---|
| 製品概要 | MK19 Bluetooth モジュール データシート-V1.0.pdf | 2024-12-25 |
