MK107 シリーズ BLE - WIFI ゲートウェイ プラグ

ビーコンとクラウドサーバー間のデータブリッジ

定格電流
•米国タイプ定格15A•英国タイプ定格13A•EU / FRAタイプ定格16A

定格電流
•米国のタイプは15Aと評価されています
•英国のタイプは13Aと評価されています
•定格16AのEU / FRAタイプ

証明書
•UL/FCC / CE/UKCA認定•その他の証明書サービスを提供できます

証明書
•UL/FCC / CE/UKCA認定
•他の証明書サービスを提供できます

特徴
•インストールが簡単, プラグ&プレイ
•さらなる開発アプリケーションのために独自のサーバーと連携するように統合できます
•回路図を無料で提供して、独自のファームウェアをすばやく開発するのに役立てることができます
•Android& IOS APPコードは世界中に公開されており、誰もがあなたのブランドで簡単に使用できるようになっています。

概観

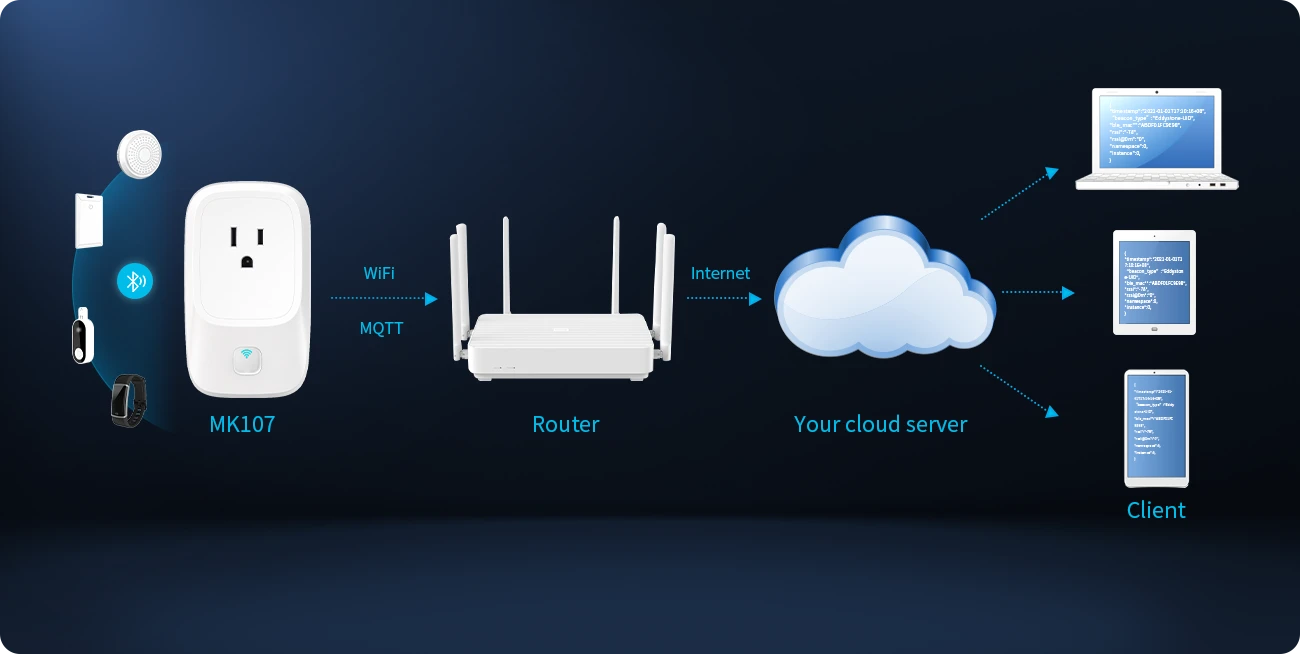

MK107シリーズはBluetoothLowEnergyです (なりました) ビーコンとクラウドサーバー間でデータを中継できるWiFiゲートウェイ. Wi-Fiネットワークを介してビーコンの情報をEMQTTなどのサーバーに送信するための低コストの方法を提供します, 蚊, およびその他の独自のクラウドサーバー. AWSIoTとも連携できます, Aliyun Iot, 開発をIoTシステムに統合するのに便利かつ迅速に役立ちます. 一元化された資産追跡のためにビーコンとセンサーを監視する簡単で効果的な方法を実現します, リアルタイムのステータス監視, および屋内位置情報サービス.

MK107シリーズゲートウェイは、多くの国での使用に適したプラグアンドプレイACデバイスです。. 作業中は常にAC出力を維持します, 他の電気機器に電力を供給することができます. 両方とも、より多くのコンセントを使用せずに同時に動作します.

BLE + Wi-Fi

リアルタイムスキャン

簡単インストール

導いた

OTA

製品モデル

MK107

> 2.4GWiFiとBLEをサポート 4.2
> 範囲: 100 オープンエリアのメートル
> 容量: 50 1秒あたりにクラウドに送信されるBLEアドバタイジングパケット

MK107プロ

> Built in nRF52833
> 2.4GWiFiとBLEをサポート 5.0
> 範囲: 400 コード化されたPHYを備えたメーター ( 長距離), 150 1MPHYのメーター(オープンエリアで)
> 容量: 317 1秒あたりにクラウドに送信されるBLEアドバタイジングパケット

MK107Dプロ

> RTL8720およびnRF52833に組み込まれています
> 2.4Ghzをサポート& 5GhzWiFiおよびBLE 5.0
> 範囲: 400 コード化されたPHYを備えたメーター ( 長距離), 150 1MPHYのメーター(オープンエリアで)
> 容量: 317 1秒あたりにクラウドに送信されるBLEアドバタイジングパケット

ハイライト

複数のプラットフォーム

EMQTTをサポートする, Mosquitoおよびその他のMQTTサーバー
AWSおよびAliyunIoTとも連携できます

データフィルター

複数のルールでターゲットデータをフィルタリングする, RSSIなど, Macアドレス, ビーコン名など.
ビーコンタイプでターゲットデータをフィルタリングする, iBeaconなど, エディストーン(UID / URL / TLM), およびすべてのMOKOビーコンタイプ
複数のルールで重複データをフィルタリングする, 重複データの1つのみをサーバーに報告します

データのデコード

iBeaconをサポート, エディストーン(UID, URL, TLM) 生データのデコード
すべてのタイプのMOKOビーコン生データデコードをサポートします, 必要な情報を簡単に入手できます

ハイライト

複数のプラットフォーム

EMQTTをサポートする, Mosquitoおよびその他のMQTTサーバー
AWSおよびAliyunIoTとも連携できます

データフィルター

複数のルールでターゲットデータをフィルタリングする, RSSIなど, Macアドレス, ビーコン名など.
ビーコンタイプでターゲットデータをフィルタリングする, iBeaconなど, エディストーン(UID / URL / TLM), およびすべてのMOKOビーコンタイプ
複数のルールで重複データをフィルタリングする, 重複データの1つのみをサーバーに報告します

データのデコード

iBeaconをサポート, エディストーン(UID, URL, TLM) 生データのデコード
すべてのタイプのMOKOビーコン生データデコードをサポートします, 必要な情報を簡単に入手できます

内部の詳細

ハイエンドの品質が電気的安全性を保証します, 複数の安全保証が燃焼の危険を最小限に抑えるのに役立ちます.
•PC+ABS難燃性素材•チャイルドプルーフデザイン•UL/FCC / CE/UKCA認定

ハイエンドの品質が電気的安全性を保証します, 複数の安全保証が燃焼の危険を最小限に抑えるのに役立ちます.
•PC + ABS難燃性素材
•チャイルドプルーフデザイン
•UL/FCC / CE/UKCA認定

USタイプの分解図のみを示しています

応用

技術的な説明

電源

100-240 V〜, 50/60 Hz

出力容量

EU / FR: 16あ
我ら: 15あ
英国: 13あ

ボタン

1* リセットボタン

導いた

2* RGBインジケーター

外形寸法(H X W X D)

103mm * 61mm * 34.6mm

動作湿度

0%〜95% (結露なし)

作動温度

0 ºC〜 40 ºC

保管温度

-10°C〜50°C

プラグタイプ

US / EU / FR / UK

ハードウェアの詳細

MOKOの標準ファームウェアがアプリケーションに適していない場合, MOKOは、MOKOハードウェアに基づいた独自のファームウェアの開発もサポートします

柔軟なレイアウト方法, シナリオに応じてワイヤレス通信モジュールをすばやく交換できます,Zigbeeなど, Zwave, LoRaなど.
さまざまな通信モジュールの組み立てをサポートします:
> WIFIおよびBluetoothツーインワンモジュール
>個別の2.4GHzWIFIモジュールとBLE 4.2/ 5.0 モジュール
>個別のデュアルバンドWIFIモジュールとBLE 4.2/ 5.0 モジュール
>他の通信モジュールの柔軟な組み合わせ
2*PCBボード上のRGBLED, さまざまな命令を定義するために柔軟に適用できます
カスタムアプリケーションに使用される内蔵EEPROM
設計は認証基準に厳密に従っています

米国規格:
LVD: VDE 0620 / BS 1363 / NFC 61-314 / EN 62368
EMC: オン 301 489-1& -17
RF: EN300 328 / EN 301 893
健康: オン 62311

米国規格:
LVD: UL498AおよびUL 62368
EMC&RF: FCCパート15CおよびFCCパート15E

MOKOサービス

MOKOは設計から製造までワンストップサービスを提供します. あなたのニーズに応じて, MOKOは、プロジェクトと製品を効率的に完了するために、さまざまで柔軟な協力方法をサポートしています.

OEM&ODMサービスのその他のオプション

デザインファイルに従って製造

MOKOと協力して新製品を開発,設計と製造の経験をあなた自身の特別なアプリケーションに素早く適用できるように

MOKO標準ハードウェアに基づいて独自のファームウェアをフラッシュする
>無料の概略図

MOKO標準品を直接使用, 迅速に統合して販売することができます
>無料のAPPコード

ドキュメンテーション

タイプ 題名 日にち
製品仕様書 MK107シリーズ製品仕様書 V1.3.pdf 2023-03-29
